概述及應用
HD-ZNZC重錘式料位計安裝在料倉頂部，主要用于測量料倉及各種儲料罐中的物料高度, 使用戶可靠的掌握料倉中的料位.
◆可用來測量各種復雜環境料倉的料位,包括粉狀,顆粒狀及塊狀物料等介質.
◆廣泛應用于化工,食品,冶金,水電,水泥,塑料,采礦及其他工業領域.

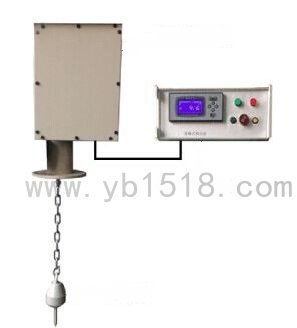

◆重錘式料位計由機械傳動部分,儀表控制部分,探測錘三部分組成
原理
當重錘式料位計控制部分接收到探測命令時,機械傳動部分內部的電機便開始運行,帶動探測錘下降并進入料倉內部,當探測錘接觸到物料表面時,電機便會立刻反轉,將探測錘收回,直至頂部停止位置,至此一次探測周期完成.
在此過程中,機械傳動部分內部的接近傳感器會根據探測錘的下降距離,將脈沖信號傳至儀表控制部分,此時在儀表控制部分的數顯智能儀表便會精確顯示當前物料的具體高度數值.
產品特點：
獨特的結構與傳動方式鋼絲繩經久耐用，比國內其他品牌鋼絲繩壽命增加一倍防卡死，防死機，智能保護電路，智能報警自動與手動可隨意切換運行可靠、探測自如、維護量小、應用面廣具體環境對設備影響微小，能夠適應惡劣的現場環境
技術參數
重錘式料位計機械傳動部分
測量范圍：0-10/20/40米
測量精度：±1%
重 復 性：±1%
分 辨 率：±2cm
探測速度：0.14m/s
測 量 帶：不銹鋼鋼絲繩
鋼絲繩直徑: 2mm
重錘重量：2Kg(0-40m)
功 耗：75W
環境溫度：-10℃- +60℃
整機重量：23Kg
法蘭標準：JB81-59 外徑195mm 孔徑 18mm 孔中心距 160mm(PN1.0,DN80)
出 線 口：M20×1.5
控制顯示器
電源電壓：220VAC±10% 50/60Hz
功 耗：靜止時 15W 運動時105W
環境溫度：-30℃- +60℃
數字顯示：4位LED顯示料面位置
電流輸出：4-20mA DC
定時運行時間：60分鐘
