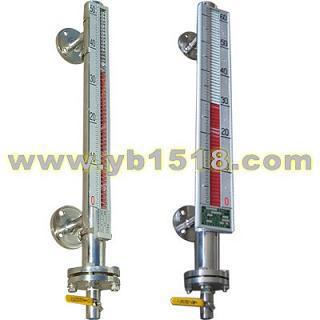

HD-FO型側裝式磁翻板液位計是根據磁性原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置；其中HD-FO型側裝式磁翻板液位計是最基本的一種產品，其余的各種產品都是在其基礎上的延伸；在檢測液位的同時我們賦予它們更多的實用功能。
在您選用此產品前我們先將磁翻板液位計的工作原理作一簡單的介紹。它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。
控制型是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在磁翻板液位計的基礎上增加了 4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
| 關鍵詞： |
液位測控，界面測控 |
測量范圍[L]：
(上下法蘭中心距) |
用戶提出 |
| 連接法蘭規格： |
DN20 PN1.0RF 或用戶提出 |
接液材質：
321或304不銹鋼
316L不銹鋼
PVC塑料
不銹鋼襯四氟 |
321或304不銹鋼
或用戶指定 |
介質密度[g/cm3]：
(由用戶提出) |
≥0.53 |
| 工作溫度[℃]： |
≤80℃,≤150℃,≤350℃ |
| 工作壓力[MPa]： |
0~4.0MPa |
| 輸出信號： |
4～20mA |
| 適用電壓/電流： |
----------- |
