電磁流量計

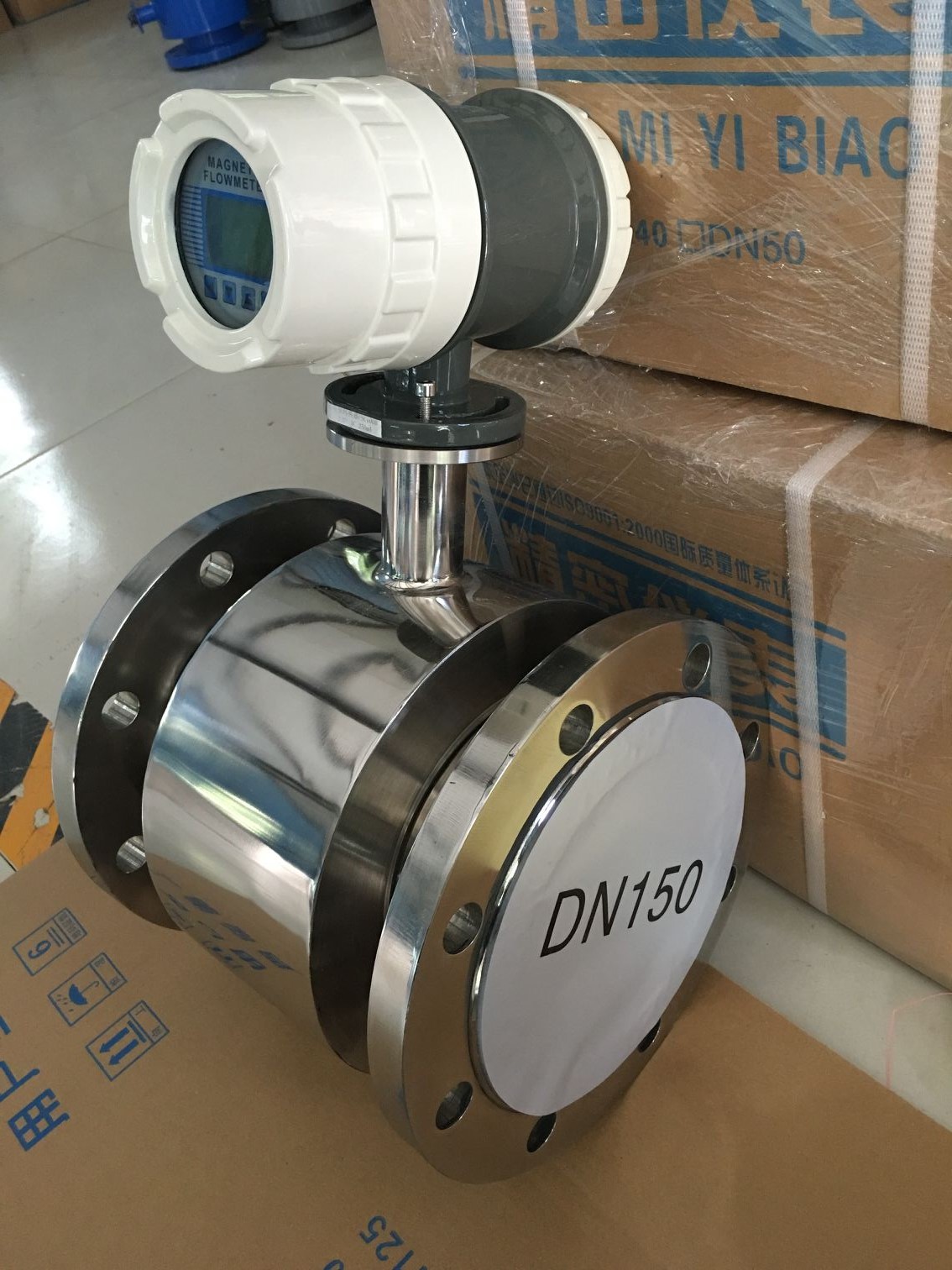

不銹鋼電磁流量計
發布時間：2021-05-19 17:46:25
產品概述

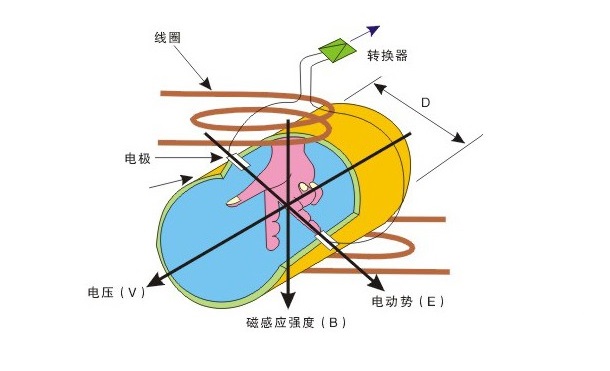

　　HD-LDE不銹鋼電磁流量計的工作原理基于法拉第電磁感應定律，如圖一。當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢(E)，此感應電勢由兩個測量電極檢出，數值大小與流速和磁場的磁感應強度大小成正比，其值為：E=B.V.D.K
　　公式中：K-與磁場分布及軸向長度有關的系數 B-磁感應強度
V-導電液體平均流速 D-電極間距(測量管內直徑)

●測量不受流體密度、粘度、溫度、壓力和電率變化的影響;
●測量管內無阻流部件，無壓損，直管段要求低，對漿液測量有獨特的適應性。
●公稱通徑DN6-DN3000覆蓋范圍寬，襯里和電極有多種選擇，能適用多種測量介質，具有良好的耐腐蝕性和耐磨損性;
●轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小;
●轉換器采用32位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1，可以根據用戶實際需要在線修改量程;
●高清晰度背光LCD顯示，中英文菜單操作可選，使用方便，操作簡單，易學易懂;
●具有RS485-MODBUS、RS232、Hart和Profibus等數字通訊信號輸出(選配);
●具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能;
●采用SMD器件和表面安裝(SMT)技術，電路可靠性高;
●紅外手操器操作，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配);
●內部有三個計量器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄掉電時間(選配);
●可用于相應的防爆場合。

不銹鋼電磁流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設，河流疏浚等領域的流量計量
測量介質
污水、自來水、強酸強堿、泥漿、礦漿等導電液體
量程范圍
0.1-15m/s
輸出信號
4～20mA、脈沖/頻率
精度等級
0.5級、1.0級
介質溫度
-20～+160℃
防爆等級
ExdiaⅡ CT6 Gb
防護等級
IP65，IP67，特殊訂制最高可達IP68

技術參數

執行標準公稱通經（mm）（特殊規格可定制）
電磁流量計（JB/T9248-2015）
管道式四氟襯里：DN15-DN2000
管道式橡膠襯里：DN65-DN3000
管道式F46襯里：DN4-DN600
流動方向
正，反，凈流量
量程比
150:1
重復性誤差
測量值的±0.2%
精度等級
0.5級，1.0級

襯里耐溫
常規橡膠襯里：-20～+60℃
高溫硅氟襯里：-20～+150℃
聚四氟乙烯襯里：-20～+120℃
F46/PFA襯里：-20～+180℃

額定工作壓力（高壓可定制）
DN6～DN50≤4.0MPa
DN65～DN300≤1.6MPa
DN350～DN1000≤1.0MPa
DN1200～DN3000≤0.6MPa
流速范圍
0.1-15m/s
電導率范圍
≥20μs/cm
信號輸出
4～20mA，脈沖/頻率
通訊輸出
RS485-MODBUS、RS232、Hart、Profibus，GPRS
供電電源
220VAC或24VDC
要求直管段長度
上游≥5DN，下游≥3DN
連接方式（其他可特定）
流量計與配管之間采用法蘭連接
防護等級
IP65，IP67，特殊訂制最高可達IP68
環境溫度
-25～+60℃
相對濕度
5%～95%
消耗總功率
小于15W
