HD-LDE-F分體式電磁流量計廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
工作原理
HD-LDE-F分體式電磁流量計流量顯示4行中文液晶，直接顯示正反向流量及百分流量、流速等數據精度等級優于0.5%
參數設置通過面板上的按鍵或直接設置各項參數,流量顯示單位,輸出信號量程及脈沖當量值,零點調整,阻尼時間等
輸出信號
電流輸出：4-20mA
頻率輸出：有源脈沖：高電平≥20V 低電平≤0.5V 負載電流≤20mA
無源脈沖：高電平=外接電源-1V(外接電源電壓應≤30V) 低電平≤0.5V 負載 電流≤50 mA
通訊接口：RS485
防護等級：IP65
防爆等級：Exd(ib)ibqIIBT5
工作電源：直流24V或交流220V
技術參數
◆公稱通徑：DN6-DN2200
◆測量介質：各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6-4.0MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
◆橡膠材質襯里≤65℃
◆儀表精度：管道式0.5級、1.0級；
◆防爆標志：ExmibdⅡBT4
◆防爆證號：GYB01349
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
◆分 離 型：傳感器IP68(水下5米，僅限于橡膠襯里)
◆轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485 、RS232 、Hart和Modbus等數字通訊信號輸出
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆最大功耗：≤10VA

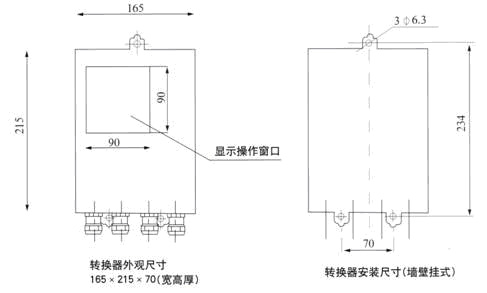

分體型轉換器安裝尺寸
襯里材料的選擇
應根據被測介質的腐蝕性、磨損性及溫度來選擇。硬/軟橡膠可耐一般的弱酸、堿的腐蝕，耐溫65℃，軟橡膠油耐磨性，聚四氟乙烯幾乎能耐出磷酸以外的強酸、堿腐蝕，介質溫度可達130℃，但不可磨損。聚氨酯橡膠有較好的耐磨損，但不耐酸、堿腐蝕，耐溫度性較差，介質溫度小于65℃.參考表如下：
| 襯里材料 |
主要功能 |
適應范圍 |
硬橡膠 |
1、開奶常溫下的鹽酸、醋酸、草酸、氨水、磷酸及 50%的硫酸、氫氧化鈉、氫氧化鉀。
2、忌強氧化劑 |
1、低于65℃
2、一般的鹽、堿、鹽溶液 |
軟橡膠 |
1、有較好的彈性，耐磨性能較好。
2、耐一般的低濃度酸、堿、鹽介質的腐蝕。
3、不耐氧化性介質的腐蝕。 |
1.低于65℃
2.測一般水,污水,泥漿,礦漿 |
聚四氟乙烯
(PTFE)
改性聚四氟乙烯
(PEA) |
1、塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸,硫酸,硝酸.也能耐濃堿和有機溶劑。
2、耐磨性和粘結性差。 |
1.-40℃～﹢130℃(PYFE)
-40℃～﹢200℃(PFA)
2.酸、堿等強腐蝕介質
3.衛生類介質 |
