轉子流量計

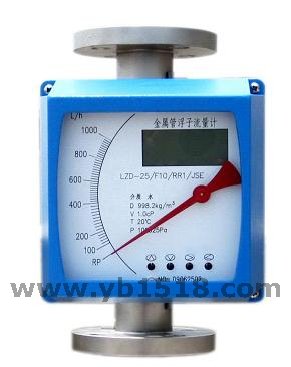

智能金屬管浮子流量計
發布時間：2021-05-22 10:53:06
一、產品簡介
　　HD-LZ系列金屬管浮子流量計廣泛應用于石油、化工、發電、制藥、食品、水處理等復雜、惡劣環境條件及各種介質條件的流測量過程中。
　　本流量計采用變面積式測量原理，測量部件由一個錐形測量管和浮子組成，浮子能在錐形測量管中自由的上下移動，改變管道中的流通面積，隨著流量大小的變化浮子在測量管中的垂直位置也發生相應的變化，通過磁傳遞系統將浮子的位置傳遞到指示器的刻度盤上，現場指示流量值的大小，也可以輸出信號實現遠傳顯示和控制。
　　流量計檢測部分零件均有1Cr18Ni9Ti  不銹鋼材料制成，特殊場合也可由 0Cr18Ni12Mo2Ti 或 F46 等耐腐蝕材料組成。流量計除特殊規格外，高度均為 250 mm。 連接法蘭采用 GB/T9119.8～10 標準，也可根據用戶特殊要求定制。

二、產品特點
1、適用于小口徑和低流速介質流量測量。
2、模塊化組合設計，維修方便，正常使用免維護。
3、單軸靈敏指示、非接觸新型磁耦合結構，信號傳輸更穩定。
4、雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光。
5、智能型具有掉電保護、數據備份及恢復功能。
6、全金屬結構，抗震、耐壓、耐溫、防腐、使用壽命長。
7、對于直管段要求較低。
8、可用于易燃、易爆危險場合。
9、三種供電方式可選:DC24V、AC220V、電池供電。

三、技術參數
1、測量范圍：水（20℃）　        6～150000L/h
　　　　　　 空氣(101.3kPa  20℃)  0.05～4000m3/h
2、量 程 比：10∶1(特殊型20∶1）
3、準 確 度：1.5級、1.0級
4、工作壓力：DN15～DN50    PN4.0MPa（特殊型25MPa）
　　　　　　 DN80～DN100    PN1.6MPa（特殊型16MPa）
5、夾套壓力等級:1.6MPa
6、介質溫度：標準型:-80℃～+220℃    高溫型:400℃;襯PTFE型≤85℃
7、環境溫度：指針型:-40℃～+120℃    電遠傳型:-30～+65℃
8、介質粘度：DN15:≤5mPa.s(H15.1～H15.3):≤30mPa.s(H15.4～H15.9
　　　　　　 DN25:≤250mPa.s       DN50～DN150:≤300mPa.s
9、液晶顯示：瞬時流量顯示范圍:0～50000　　累積流量顯示范圍:0～99999999
10、輸  出：標準信號:二線制4～20mA　　  脈沖信號:最小間隔50ms
11、報警輸出：上限或下限瞬時流量報警。
　　標 準 型:集電極開路輸出（MAX100mA、30VDC內部阻抗100Ω)
　　特 殊 型:繼電器輸出（觸點容量最大5A AC250V）
12、供　　電：標準型:DC24V(DC10.8V～DC36V)　　交流型:AC220V(AC85V～AC265V)
13、連接方式：標準型:DIN2501法蘭
　　特 殊 型：用戶提供法蘭標準　　螺紋連接型:DIN11851或用戶指定
14、電氣接口：M20×1.5、PG11、1/2″NPT
15、防護等級：IP65
16、防爆標志：本安型:ExiaIICT3～6　隔爆型:ExdIIBT3～6

流量量程選型表
通徑mm
流量范圍
最大壓力損失Kpa

水(20℃)L/h
空氣(20℃)m3/h
水
空氣
15
2.5～25
0.07～0.7
6.5
7.1
4.0～40
0.11～1.1
6.5
7.2
6.3～63
0.18～1.8
6.6
7.3
10～100
0.28～2.8
6.6
7.5
16～160
0.48～4.8
6.8
8.0
25～250
0.7～7.0
7.2
10.8
40～400
1.0～10.0
8.6
10.0
63～630
1.6～16.0
11.1
14.0

25
100～1000
3.0～30
7.0
7.7
160～1600
4.5～45
8.0
8.8
250～2500
7.0～70
10.8
12.0
400～4000
11～110
15.5
19.0

50
630～6300
18～180
8.1
8.6
1000～10000
25～250
11.0
10.4
1600～16000
40～400
17.0
15.5
80
2500～25000
60～600
8.1
8.0
4000～40000
100～1000
 9.5
13.0
100
6300～63000
160～1600
8.5
8.4

產品選型
LZ—
金屬管浮子流量計

代號
公稱通徑
-15
DN15
-25
DN25
-40
DN40
-50
DN50
-80
DN80
-100
DN100
-150
DN150

代號
結構形式
/
下進上出
H1
左進右出
H2
右進左出
AA
側進側出
LA
底進側出
S
螺紋連接
M
快速接頭連接

代號
本體材質
R1
321不銹鋼
R4
304不銹鋼
R6
316不銹鋼
R6L
316L不銹鋼
Hc4
哈C合金
Ti
鈦
F
內襯F46(PTFE)

代號
指示器類型
M7
線性指示器
M9
非線性指示器（就地指針顯示瞬時流量）

代號
組合功能
ESK
24VDC；遠傳4-20mA標準電流信號
ESK-Z
24VDC；遠傳4-20mA；現場LCD顯示瞬時及累計流量
ESK-D
現場鋰電池供電；LCD顯示瞬時及累計流量
K1
帶一上線報警點信號
K2
帶下上線報警點信號
K12
帶一上線和一下線報警點信號

代號
防爆類型
Ex
本安防爆
Exd
隔爆

代號
測量介質分類
L
液體
G
氣體

代號
增加功能
T
測量管帶有保溫/隔熱夾套
HT
測量介質溫度大于120°高溫
