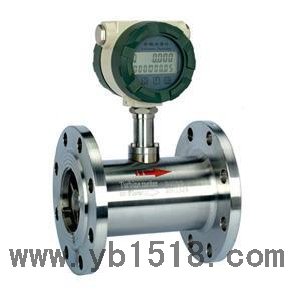

渦輪流量計
渦輪流量計(液體)
發布時間：2021-05-22 09:39:41
一、簡述:
　　HD-LWGY系列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
　　該產品含脈沖輸出、電流信號輸出、內部鋰電池供電等多種形式以滿足使用方多方面的需求。儀表價格低廉，集成度高，體積小巧，產品也適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

二、液體渦輪流量計產品特點
1. 高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2. 重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3. 輸出脈沖頻率信號及4-20MA電流信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4. 可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5. 范圍度寬，中大口徑可達1:20，小口徑為1:10；
6. 結構緊湊輕巧，安裝維護方便，流通能力大；
7. 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8. 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9. 可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、液體渦輪流量計基本參數與技術性能
儀表口徑及連接方式
4、6、10、15、20、25、32、40采用螺紋連接
(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接
精度等級
±1%R、±0.5%R
量程比
1:10；1:15；1:20
儀表材質
304不銹鋼、316（L）不銹鋼等
被測介質溫度(℃)
-20～＋120℃
環境條件
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號
脈沖頻率信號，低電平≤0.8V 高電平≥8V，4-20MA電流信號
供電電源
+12VDC 、+24VDC、內部鋰電池供電（可選）
信號傳輸線
STVPV3×0.3（三線制），4-20MA（兩線制）
傳輸距離
≤1000m
信號線接口
豪斯曼接頭
防爆等級
內部鋰電池供電為防爆型
防護等級
IP65

型    號 說    明
LWGY─ □ □ □ □ □ □ /□





公
稱
通
徑		 4             4mm,標準量程0.04~0.25m3/h,寬量程為0.04~0.4m3/h
6 +12V供電,脈沖輸出,高電平≥8V低電平≤0.8V6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
10 10mm,標準量程0.2~1.2m3/h,寬量程為0.15～1.5m3/h
15 15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h
20 20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h
25 25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h
32 32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h
40 40mm，標準量程2～20m3/h，寬量程為1～20m3/h
50 50mm，標準量程4～40m3/h，寬量程為2～40m3/h
65 65mm，標準量程7～70m3/h，寬量程為4～70m3/h
80 80mm，標準量程10～100m3/h，寬量程為5～100m3/h
100 100mm,標準量程20～200m3/h，寬量程為10～200m3/h
125 125mm,標準量程25～250m3/h，寬量程為13～250m3/h
150 150mm,標準量程30～300m3/h，寬量程為15～300m3/h
200 200mm,標準量程80～800m3/h，寬量程為40～800m3/h
類 型 N 24V供電，脈沖輸出，高電平≥8V低電平≤0.8V
B 內部3.6V鋰電池供電
精度等級 05 精度0.5級
10 精度1.0級
渦 輪
類 型		 W 寬量程渦輪
S 標準渦輪
材 質 S 304不銹鋼
L 316（L）不銹鋼(定制)
防 爆 N  電池供電表頭均為防爆型
壓力等級 N 常規  （1.0Mpa、1.6Mpa、2.5Mpa、6.3Mpa）
H(x) 高壓  （需定制）
注：DN15～DN40常規為螺紋連接，DN50以上為法蘭連接例如，選用一臺法蘭連接式非防爆型渦輪流量計測量水，需要內部鋰電池供電，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：LWGY-40B-5SSN/H16
