歡迎來到江蘇恒大儀表有限公司官網!
超聲波流量計

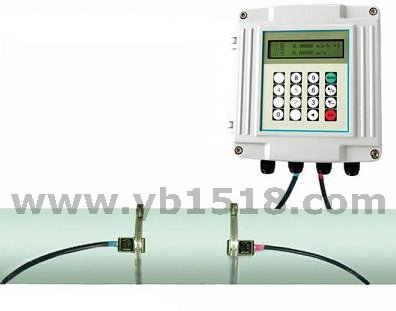

外夾式超聲波流量計
發布時間：2021-05-23 19:03:24

本公司專業生產HD-WJ系列超聲波流量計，目前有現貨，歡迎來電咨詢！
　　HD-WJ系列（包括300系列、500系列、600系列、800系列）超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。產品生產標準為CJ/T3063-1997，檢定規程為JJG198-1994。
超聲波流量計獨具五大技術特色。
　?、?陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐性液體的測量。使用金屬粘接劑，粘接更加牢固，使用溫度可達160℃，特別適于聲傳感器，使傳感器的工程實用性大大提高。
　　② 微功耗、數字化設計。整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、數字接收和數字分析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
　?、?卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術，保證準確的計量功能。另外設計了先進的管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
　?、?靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。
　　⑤ 漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。
我公司現有多種類型超聲流量計供用戶選擇。
　　● 插入式超聲波流量計：可不停產安裝和維護。采用陶瓷傳感器，使用我公司專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。
　　● 管段式超聲波流量計：需切開管路安裝，但以后的維護可不停產。可選擇單聲道或三聲道傳感器。
　　● 外夾式超聲波流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。
　　● 便攜式超聲波流量計：便攜使用，內置可充電鋰電池，適合移動測量，配接磁性傳感器。
　　● 手持式超聲波流量計：體積小，重量輕，內置可充電鋰電池，手持使用，配接磁性傳感器。
　　● 防爆型超聲波流量計：用于爆炸性環境液體流量測量，為防爆兼本安型。即轉換器為防爆型，傳感器為本質安全型。
　　● 流量測量系統：由多臺超聲流量計和系統主站組成。適于多條管路的集中測量。
　　● 超聲波熱量計：用于供熱系統的熱量測量。
　　● 電池供電型超聲流量計：采用一節鋰電池供電的一體式超聲流量計。適于無市電供應的測量場合，一節電池可使用十年，具有多種測量功能。
HD-MQ系列超聲波明渠流量計，用于液體明渠流量測量，測量傳感器可采用超聲速度傳感器、帕氏槽、P－B槽、三角堰、矩形堰和全寬堰，并采用超聲液位測量。該系統明渠流量計測量準確、可靠。采用超聲速度傳感器時，可測量大型渠道或涵洞的液體流量。
　　● 堰槽式明渠流量計：可使用帕氏槽、P－B槽、三角堰、矩形堰、全寬堰進行明渠流量測量，液位傳感器采用超聲傳感器。
　　● 超聲式明渠流量計：采用超聲傳感器測量流速及液位。測量準確度高，適于大型渠道和涵洞的流量測量。根據測量準確度要求，超聲速度測量可選擇單聲道、雙聲道和三聲道。
　　● 轉換器接線端子

　　● 傳感器分為三種型式：插入式傳感器 管段式傳感器 外夾式傳感器
管段式傳感器數據表
內徑
 重量
 安裝長度L（mm）
 法蘭尺寸
D
D0
N x A
單聲道
20
7.8
280
110
79.5
4 x 16
25
8.2
280
110
79.5
4 x 16
32
9.5
280
120
89.0
4 x 16
40
10.1
280
120
89.0
4 x 16
50
12.2
280
150
120.5
4 x 20
65
14.5
280
180
139.5
4 x 20
80
17.5
280
190
152.5
4 x 20
100
19.2
280
230
190.5
4 x 20
單聲道
三聲道
125
19.6
290
255
216
8 x 22
150
25.1
310
280
251.5
8 x 22
200
40.8
340
345
298.5
8 x 22
250
61.0
370
405
362.0
12 x 26
300
89.2
410
485
432.0
12 x 26
350
97.2
440
535
476.0
12 x 30
400
102.3
480
600
540.0
16 x 30
450
113.5
510
635
578.0
16 x 33
500
147.8
550
700
635.0
20 x 33
600
211.5
620
815
749.5
20 x 36
700
331
690
915
850
24 x 36
800
489
750
1046
970
24 x 40
1000
810
890
1288
1200
28 x 44
1200
1280
1030
1522
1434
32 x 44
1400
1805
1160
1778
1670
32 x 48
1600
2301
1290
1982
1874
36 x 48
1800
3205
1430
2236
2114
36 x 52
2000
4089
1560
2446
2324
40 x 52
①滿足直管段長度要求（直管段長度，是指測量點距阻力件的距離）。直管段要求一般為前10倍管徑，后5倍管徑。當流速低于3m/s時，直管段要求可為前5倍管徑，后3倍管徑。
②直管段部分表面平滑、較新、圓度較好。
③首選液體向上（或斜向上）流動的豎直管路，其次是水平管路，盡量避開液體向下（或斜向下）流動的管路，防止液體不滿管。測量點不要選在管路走向的最高點，防止管路內因有氣泡聚集而造成測量不正常。

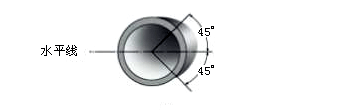

④水平管路測量點應選在自水平線±45°范圍以內，避開管路頂部氣泡。

⑤安裝空間要滿足下圖所示要求

⑥電纜的敷設
傳感器與轉換器之間連接電纜的敷設要安全、可靠。
地下敷設時，電纜必須穿金屬管，防止電纜被軋斷或老鼠咬斷。
電纜外徑7毫米，每對傳感器2根電纜，金屬管內徑要大于25毫米。
架空敷設線桿跨距超過20米時，必須做加強線，防止風力過大時將電纜扯斷。
與其它電纜敷設同一電纜溝時，需穿金屬管，以提高抗干擾性能。

插入式超聲流量計
管段式超聲流量計
外夾式超聲流量計
管徑范圍
 DN80～4000
 DN20～2000
DN20～4000
流速范圍（%）
0.01～12
準確度（%）
單聲道
三聲道
單聲道
三聲道
1.5
1.0
0.5
1.0（校正0.5）
0.5
測量液體
水、河水、海水、石油、化學液體等均質液體
管道材質
金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材料（如PVC，有機玻璃等）
管襯材質
玻璃鋼、砂漿、橡膠等
信號輸出
1.4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。
2.累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。
3.RS-485：光電隔離，波特率可選擇，傳輸距離大于1.6km。
4.打印機：RS-232串口模式。打印機為選配件。
鍵盤
4 x 4 漢字鍵盤或 1 x 4 英文鍵盤
顯示器
2 x 10 漢字顯示或 2 x 16英文顯示
測量功能
顯示瞬時流量、瞬時流速、正累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、供回水溫度。
數據存貯
可儲存前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度
轉換器：-10～45 ℃（特定環境請說明）
傳感器：-30～+60 ℃（常溫型）
　　　　 -30～+160 ℃（高溫型）
傳感器材質
不銹鋼和陶瓷
不銹鋼和普通碳鋼
常溫型為尼龍
高溫型為合金鋁
傳感器承壓能力
管內部分壓力小于2.5MPa
DN20～700mm小于2MPa
DN800～2000mm小于1MPa
與管內壓力無關建議不浸水工作
傳感器防護等級
IP68
轉換器防護等級
壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67
防爆等級
 [Exib]IIBT6
傳感器電纜長度
小于400m
小于400m
小于300m
傳感器電纜型號
SEYV-75-2（直徑7mm）
工作電源
AC220V ± 10% ，DC12～36V ， 功率0.5W
轉換器外形尺寸
 壁掛式：213 x 185 x 107mm 盤裝式：16 x 80 x 250mm
一體式：185 x 140 x 100mm
傳感器外形尺寸
 220x?20（桿部）x?50（連接部）mm
見管段傳感器數據表
60x40x35mm
轉換器重量
 壁掛式：1.2kg 盤裝式：0.8kg 一體式：1.4kg
傳感器重量
 0.7kg/支
見管段傳感器數據表
0.2kg/支
熱量測量功能
 測量供熱、熱損耗、入口溫度、出口溫度。
技術選型以前，請仔細閱讀“技術參數”一節。

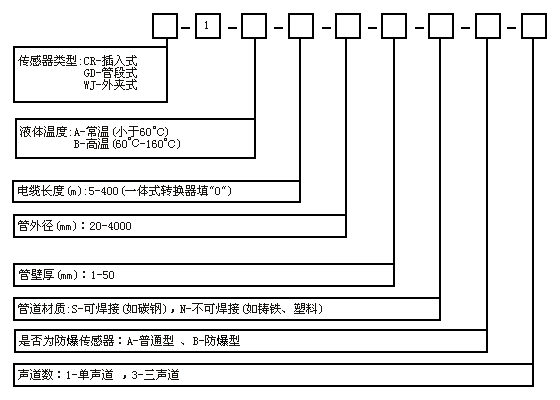

● 傳感器選型編碼

例如：選型外夾式單聲道傳感器，液體常溫，電纜長度15m，管外徑325mm，壁厚10mm，管道材 質為鋼，非防爆。選型編碼為：WJ－1－A－15－325－10－S－A-1
