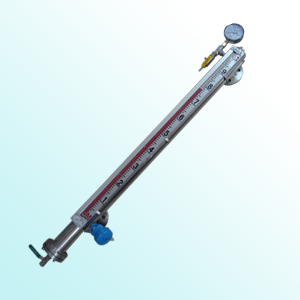

HD-UHZ遠傳型磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。HD-UHZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上ZK系列液位變送器可將液位。
工作原理
HD-UHZ遠傳型磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
傳型磁翻板液位計的特點
適合于壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控制報警于一身。
指示新穎，讀數直觀、醒目?？筛鶕?jù)用戶方便改變觀察角度。
測量范圍大，不受儲罐高度限制。
指示機構與被測介質完全隔離，因而密封好，可靠性高，使用安全。
耐高溫，可采用不褪色陶瓷翻柱。
結構簡單，安裝方便，維護費低。
要技術指標:
1、量程范圍：299.99～1899.99
2、介質密度(g/cm3)：0.49～1.99
3、介質粘度：≤0.02Pa.S
4、工作溫度℃：-40～350
5、壓力等級(MPa)：≤32
6、測量精度：≤±9.99
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4(本安型)、dⅡBT3（隔爆型）
10、傳輸方式：4～20mA 或開關量
11、接口法蘭：PN4.5 DN25 HG20593(側裝式)PN1.0 DN100 HG20593(頂裝式、底裝式)，可以根據用戶的需要特殊定制。
注：當遠傳型磁翻板液位計安裝受環境影響，空間位置L1<300訂貨時應明顯提出。
