L2000C射頻導納料位計工作原理
工作原理是基于射頻(RF)電容技術。將一個無線電頻率施加在探頭上，通過連續的分析，確定由周圍環境造成的影響。因所有材料均具有介電常數，而且其導電率都不同于空氣，當探頭與材料接觸時由于微小電容量偏移所反映的總阻抗發生變化。因為通電的探頭和容器壁構成電容器的二塊極板，探頭的絕緣體和周圍空氣成為介電材料，當空氣(其介電常數為1．o)被任何其它材料價電常數，>1)置換時，電容效應得以加強。從而改變了應用場合的阻抗。即電容值的變化造成了阻抗的變化。這一影響被電路測量后，再與由靈敏度設置(電路)建立的參考基準相比較。靈敏度正確設置會影響傳感器輸出正確變化。探頭的抗粘附電路可以使測量電路對探頭上堆積的物料忽略不計的無線電頻率電位激勵。由于電流不能在相同的電位下流動，抗粘附電路就隔斷了通常從通電的探頭經過堆積的物料到容器壁的電流流動。這樣測量到的是通電探頭周圍的物料，而不是粘附堆積的物料。

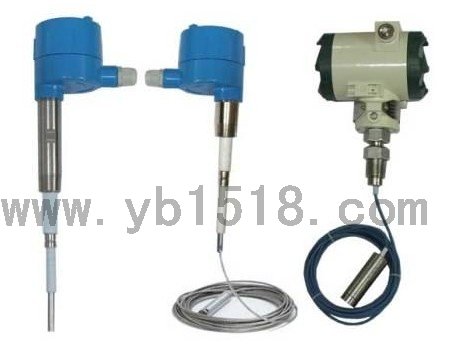

L2000C射頻導納料位計描述
L2000C射頻導納控制器是江蘇恒大儀表有限公司生產，是在美國普林柯公司射頻導納物位控制器的基礎上，研究和開發的產品。
L2000C射頻導納控制器運用美國普林柯抗粘附線路設計，可以探測真實物位的同時，消除粘附和懸掛在探頭周圍的假物位信號影響。我們還自主采用國外先進的設計和生產技術，使電子線路參數更加穩定、可靠，使用壽命更加長久。
L2000C的探頭部分通過江蘇恒大儀表有限公司一系列的市場調研，研究采用了探頭直徑達到10mm，保護套長150mm，總長450mm，使探頭更堅固、更實用、更可靠。同時，自主開發L890平板探頭、解決了大固體塊料沖擊探棒的問題，并且，也生產L863WC鋼纜探頭和L864C陶瓷高溫探頭，使L2000C的使用對象從液體、粉料擴展到高溫、大固體塊料。
L2000C射頻導納料位計特點
■通用性強： 應用于各種場合，飛灰，顆粒、粉體、液體、粘稠、導電和非導電物料。
■抗粘電路： 采用抗粘附電子線路可以消除物料粘附而產生的虛假信號。
■探頭可拆式： 探頭與控制器可分離，鍍金觸針連接，安裝拆除不影響進出料。
■探頭耐高低溫：探頭適合-80℃至l80℃的工作環境，還提供棒式；平板式陶瓷高溫探頭(耐溫800度)。
■輸出容量大： 采用容量為2A，220Vac的繼電器觸點輸出，并有狀態燈顯示工作狀態．0-30秒延時功能。
■貼片技術： 使電子線路抗振性更強，電路參數更穩定和可靠。
■浪壓技術： 提高了探頭的使用壓力。
■質 保 期： 質量保證期五年
射頻導納料位計技術參數
繼電器容量：DPDT，額定2A，220Vac或1.5A，28VDC
延 時：0-30秒連續可調
電 源：220Vac或24V/dc
功 率：3W
感 應 度：0．3pF-800pF
物料溫度：-80℃至180℃(大于180℃可用高溫探頭)
電路耐溫：-40℃至66℃
失電保護：高低模式，現場可調
外 殼：IP65，重型鑄鋁外殼
探頭參數
安裝螺紋：l＂NPT
探頭材料：不銹鋼、Teflon
接液介質：不銹鋼
電氣接口：PGll或3/4＂NPT
工作壓力和溫度關系：25kg/cm2@-80℃
20kg/cm2@38℃
10kg/cm2@85℃
5kkg/cm2@120℃
Okg/cm2@180℃
