超聲波明渠流量計結構技術要求
發布時間：2023-02-14 10:39:31
每種堰或槽都有一定的結構要求，如量水堰(槽)結構達不到要求,即便超聲波明渠流量計的選型和安裝再仔細，測量結果也會大打折扣。
1.三角堰的結構要求
1)堰板上游面為平面,在表面上任意兩點間的連線與垂直于軸線的平面之間的斜率應小于1%。
2)三角形缺口堰頂線bc,cd為直線。
3)三角形缺口夾角(0)平分線O'O'與堰板中垂線OO應重合。
4)堰板項面ab,df在同一水平面內,與三角形缺口角度平分線O'O''成90°。

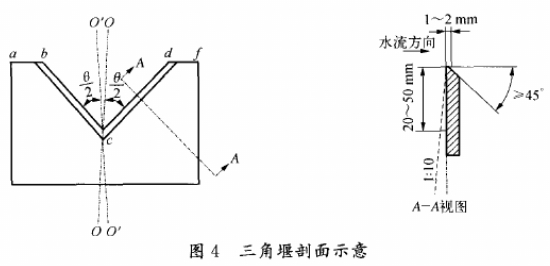

5)堰板堰口加工要求如圖4所示,堰口頂面為平面,與堰板上游面相交處成銳緣狀態,若堰口銳緣處被磨圓,其圓弧半徑不能大于0.25mm。堰口頂面寬度為1~2mm,允許寬度不得超出0.8~3.0mm。堰口表面應無毛刺和刮痕,表面粗糙度為3.2。
6)堰板上游面距堰頂20~50mm范圍內要求加工成光滑表面,粗糙度為3.2,在此范圍內一般不得有凸出物,如采用螺栓安裝堰板時,其螺栓凸出物不得超出于堰板上游面成1:10坡度的斜面。
7)當堰板厚度大于堰口頂面寬度(1~2mm)時,超出堰口頂面寬度部分應加工成斜面,斜面與頂面夾角不得小于45°,斜面表面粗糙度為3.2。
2.矩形堰的結構要求

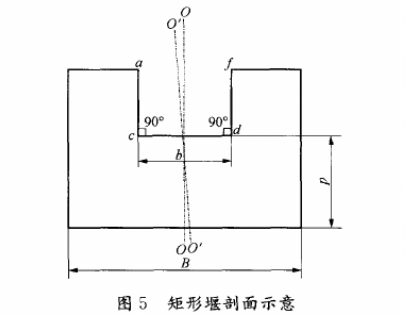

1}矩形缺口中垂線應與行近渠槽中心線相重合,側緣(ac,fd)與底緣交角為90°,如圖5所示。
2)堰板要求與2.1節第1)條相同。
3)矩形缺口側緣(ac,fd)及底緣均為銳緣堰口,加工要求與2.1節第5)~7)條相同。
3.超聲波明渠流量計對巴歇爾槽的結構要求
1)進口收縮段要求底面嚴格水平,兩側邊墻與底面垂直與縱軸線成1:5的比值對稱收縮。喉道段兩側邊墻互相平行,寬度尺寸準確。為了預防超出設計標準的洪水漫溢,進口收縮段邊墻高度應增加0.35~0.50m超高。
2)上下游翼墻長度取決于河渠的寬度，要求翼墻插人河渠兩岸的長度不得少于0.4~0.5m。
