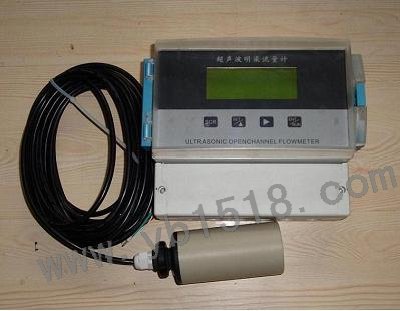

HD-MQ超聲波明渠流量計特點：
1、物理全封閉探頭：物理無縫隙全封閉探頭、據有防水防雨防塵防雷等明顯優勢，更適應在野外等惡劣場合使用
2、全中文人性化液晶顯示：全中文12864點液晶顯示，在顯示頁面能同時顯示水位高度、順時流量、累計流量、發射波狀態、液位顯示圖、繼電器開啟狀態、環境溫度，輸出電流等參數，只需要看一個頁面就能了解到所有的信息。
3、靈活的測量模式：時時液位與距離兩種測量模式，并可以靈活設置參考位置，讓流量更直觀
4、多樣的測量時間相應速度：根據不同現場環境可選擇快速，中速，慢速，大大的提高了明渠流量計的穩定性與精度。
5、參數鎖定功能：調試好參數以后，可以鎖定鍵盤，防止別人任意調動已經設置好的參數。
6、參數設置更簡單：無需以往明渠流量計復雜的參數設置，我們的軟件做到了內部完全智能化，三角堰直接安裝直接使用，矩形堰只需要選擇堰道口寬度，巴歇爾槽只需要設置c值與n值

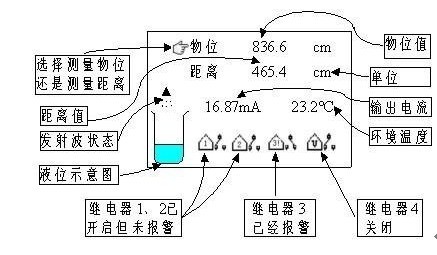

流量顯示界面如下：
一、用途
與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事液單位的污水排放口、城市下水道的流量及灌渠等。
由于本公司儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體情況下，比其他形式的儀表具有更高的可靠性。
二、原理說明
HD-MQ系列超聲波明渠流量計直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關系反算出流量。
1、超聲波測液位原理
發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離。從而確定液位。
因此我們可以計算出探頭到反射面的距離D ＝ C*t/2（除2是因?yàn)槁暡窂揭档脑颍珼是距離，C是聲速，t是時間）。再通過減法運算就可得出液位值。
2、量水堰槽的測流量原理

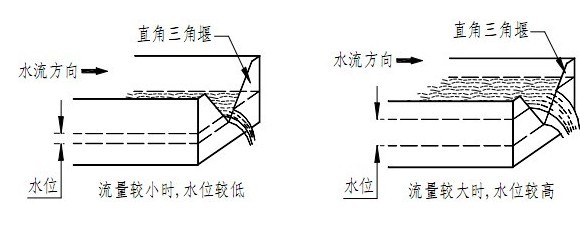

流通順暢的明渠內流量越大，液位越高；流量越小，液位越低（如下圖）。通過測量水位可以反算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系，這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響減小至最小量水堰槽把流量轉成液位（如下圖）

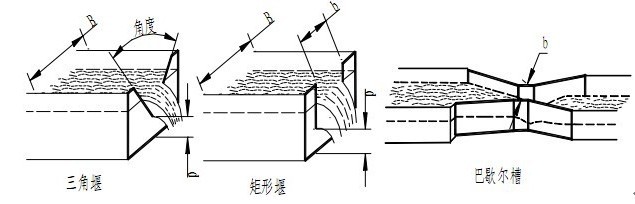

常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽（如下圖）
使用HD-MQ系列超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。
量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。本說明書摘抄了一部分（第六、量水堰槽）。
巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。
直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時，三角堰與渠道寬B、開口角度、上游堰坎高度p有關；矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。
如果對計算量水堰槽水位-流量不熟悉，可將使用的量水堰槽參數通知儀表生產廠。生產廠幫助計算。應注意同時提供上述與確定水位-流量關系有關的參數。
三、主要技術指標
|
功 能
|
分體型
|
|
測量范圍
|
0.1升/秒～99999.99立方米/秒
|
|
累計流量
|
9999999999.00立方米（12為數字顯示）
|
|
液位精度
|
0.3%
|
|
分辨率
|
3mm或0.1%（取大者）
|
|
流量精度
|
1%～5%（試堰板類型而定）
|
|
顯示
|
中文背光液晶：瞬時流量、累計流量、物位測量值、距離測量值、變送值、環境溫度值、回波狀態、報警顯示、算法選擇等。
|
|
模擬輸出
|
4～20mA/750Ω負載
|
|
繼電器輸出
|
4組AC 250V/ 8A或DC30V/ 5A 狀態可編程
|
|
供電
|
220V AC+15% 50Hz 24VDC 120mA 可選
|
|
環境溫度
|
顯示儀表-20～+60℃，探頭-20～+80℃
|
|
通信
|
485通信,MODBUS協議（可選）
|
|
防護等級
|
顯示儀表IP65，探頭IP68
|
|
探頭電纜
|
可達200米，標配10米
|
|
探頭安裝
|
根據量程和探頭的選型
|

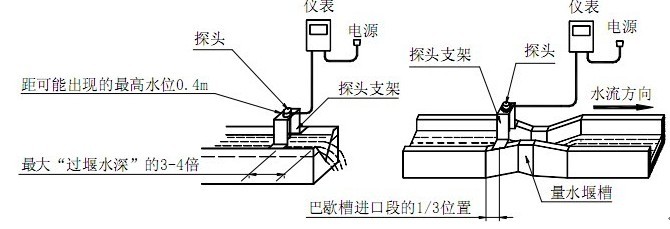

安裝探頭方法
