智能壓力校驗儀?

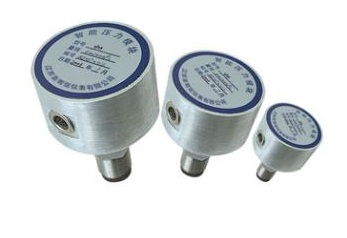

智能壓力模塊
發布時間：2021-06-04 22:56:59

　　 HD-YM智能壓力模塊具有精小牢固的外部構燥，一體化結構，使用穩定性好。 統一制式信號傳輸，可與公司任一款數字壓力計配接實現量程擴展。 壓力模塊內置CPU,24位A/D,溫度傳感器，獨立完成對壓力傳感器零點、線性、溫度漂移的連續修正，保證輸出信號的準確可靠。 模塊的長時期穩定性（時漂），可通過主機適時修正，保證儀表長時間內的準確度等多種特點。
特點
★統一制式信號傳輸，可與公司任一款數字壓力計配接實現量程擴展。
★精巧牢固的外形結構，一體化封裝，使用性能好。
★模塊內置CPU，24位A/D，溫度傳感器，獨立完成對壓力傳感器零點、線性、溫度漂移的連續修正，保證輸出信號的準確可靠。
★模塊的長期穩定性（時漂），可通過主機適時修正，保證儀表長時間內的準確度。
模塊選型方法
名稱
型號
量程
分辯率
準確度
智能真空模塊
HD-YMZ-01
-98~0KPa
1Pa
0.05％F·S
HD-YMZ-02
-60~0KPa
1Pa
0.05％F·S
HD-YMZ-03
-25~0KPa
1Pa
0.05％F·S
HD-YMZ-04
-10~0KPa
1Pa
0.1％F·S
智能真空壓力模塊
HD-YMS-05
-100~100KPa
1Pa
0.05％F·S
HD-YMS-06
-60~60KPa
1Pa
0.05％F·S
HD-YMS-07
-25~25KPa
1Pa
0.05％F·S
HD-YMS-08
-10~10KPa
1Pa
0.1％F·S
HD-YMS-09
-4~4KPa
1Pa
0.1％F·S
HD-YMS-10
-1~1KPa
1Pa
0.1％F·S
智能氣壓模塊
HD-YMQ-11
0~100KPa
1Pa
0.05％F·S
HD-YMQ-12
0~250KPa
10Pa
0.05％F·S
HD-YMQ-13
0~400KPa
10Pa
0.05％F·S
HD-YMQ-14
0~600MPa
10Pa
0.05％F·S
HD-YMQ-15
0~1.0MPa
0.1KPa
0.05％F·S
HD-YMQ-16
0~2.5MPa
0.1KPa
0.05％F·S
智能液壓模塊
HD-YMY-17
0~4.0MPa
0.1KPa
0.05％F·S
HD-YMY-18
0~6.0MPa
0.1KPa
0.05％F·S
HD-YMY-19
0~10MPa
1KPa
0.05％F·S
HD-YMY-20
0~16MPa
1KPa
0.05％F·S
HD-YMY-21
0~25MPa
1KPa
0.05％F·S
HD-YMY-22
0~40MPa
1KPa
0.05％F·S
HD-YMY-23
0~60MPa
1KPa
0.05％F·S

模塊選型方法
★首先，客戶自己要清楚確認，現有被檢壓力儀表中的最大壓力量程Pmax、最小壓力量程Pmin、被檢表準確度△被檢、壓力模塊準確度△模塊；
★按標準表準確度是被檢表準確度的1/4量值傳遞關系，來計算要選擇壓力模塊量程覆蓋被檢表量程倍數n;n=△被檢/(△模塊×4)；
★壓力模塊量程如下選擇：
　　第一只壓力模塊量程P1必選Pmax,即P1=Pmax。第一只壓力模塊P1能夠覆蓋到被檢表的量程是P1/n；
　　第二只壓力模塊量程P2，應選擇小于P1/n的下一被檢表量程；第二只壓力模塊P2能夠覆蓋到被檢表的量程是P2/n；
　　第三只壓力模塊量程P3，應選擇小于P2/n的下一被檢表量程；第三只壓力模塊P3能夠覆蓋到被檢表的量程是P3/n；
　　第四只壓力模塊量程P4，應選擇小于P3/n的下一被檢表量程；第四只壓力模塊P4能夠覆蓋到被檢表的量程是P4/n；
       …………
　　直到覆蓋被檢表最小量程Pmin。
 例如：
　　現有一個電廠，該廠有以下量程的壓力變送器-100KPa、5 KPa、10 KPa、25 KPa、60 KPa、100 KPa、160 KPa、1 MPa、2 MPa、6 MPa、10 MPa、25 MPa、30 MPa、60 MPa該批儀表的最高準確度為0.5％。首先，我們以標準器的準確度是被檢表的準確度的1/4進行設計，然后，從最高量程向下考慮。我們是這樣選擇如下壓力模塊的：
　　第一步按上述計算方法中的第1、2條，已知：△被檢=0.5％，△模塊=0.05％，由此，確認壓力模塊量程覆蓋被檢表量程倍數n；n=△被檢/(△模塊×4) =0.5％/(0.05％×4)=2.5；
　　第二步按上述計算方法中的第3條，壓力模塊量程如下選擇：
　　第一只壓力模塊量程P1必選60 MPa壓力模塊，即P1=60 MPa。第一只壓力模塊P1能夠覆蓋到被檢表的量程是P1/n=60 MPa/2.5=24MPa；
　　第二只壓力模塊量程P2，應選擇小于24MPa（P1/n=60MPa/2.5=24MPa）的下一被檢表量程，即，P2=10MPa；第二只壓力模塊P2能夠覆蓋到被檢表的量程是P2/n=10MPa/2.5=4MPa；
　　第三只壓力模塊量程P3，應選擇小于4MPa（P2/n=10MPa/2.5=4MPa）的下一被檢表量程，即，P3=2MPa；第三只壓力模塊P3能夠覆蓋到被檢表的量程是P3/n=2MPa/2.5=0.8MPa；
　　第四只壓力模塊量程P4，應選擇小于0.8MPa(P3/n=2MPa/2.5=0.8MPa)的下一被檢表量程，即，P3=160KPa；第四只壓力模塊P4能夠覆蓋到被檢表的量程是P4/n=160KPa/2.5=64KPa；
　　第五只壓力模塊量程P5，應小于64KPa(P4/n=160KPa/2.5=64KPa)的下一被檢表量程，即，P5=60KPa；第五只壓力模塊P5能夠覆蓋到被檢表的量程是P5/n=60KPa/2.5=24KPa；
　　第六只壓力模塊量程P6，應小于24KPa(P5/n=60KPa/2.5=24KPa)的下一被檢表量程，即，P6=10KPa；第六只壓力模塊P6能夠覆蓋到被檢表的量程是P6/n=10KPa/2.5=2.4KPa；
　　第七只壓力模塊量程P7，最后選擇為-100KPa，P7=-100KPa。
　　參照以上模塊選型方法從高到低選擇合適的模塊，再依據需要和使用習慣，配套HD-YBS系列精密數字壓力計。
