一、概述
LHDJ電接點液位顯示控制儀是本公司最新開發的智能化電接點控制新產品。由于采用了大規模的集成電路技術，儀表硬件大幅度減少，系統結構簡單、合理、性能卓越，壽命更長。采用面板按鍵式設定二級參數，數字濾波新技術，正對以往電接點液位計對接點“斷路”、“掛水”和水汽共震蕩所造成的假水位容易誤判的缺陷，而設置了特有的假水位判別功能。基于單片機所具有的數據處理能力和較高的運算速度，大大提高了本控制儀的控制精度和實時響應速度。提高了系統的穩定性和可靠性，改變了以往電接點水位計處于落后的面貌，進入了智能化儀表行列。

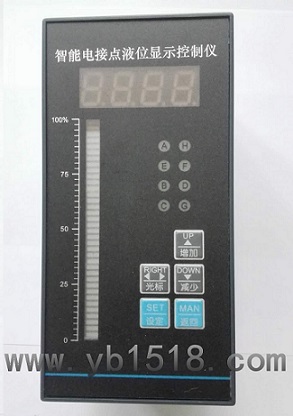

LHDJ電接點液位顯示控制儀不僅以數字顯示和光柱顯示并存的雙顯方式，還可以運用雙色顯示方式。既提高了顯示精度，也保持了顯示的直觀性。雙色光柱顯示時，當水位高于零位時光柱顯示綠色，當水位低于零位時光柱顯示紅色。光柱中模擬水為(綠色)、汽為(紅色)，明顯地模擬出水位在容器中的物理位置。
LHDJ電接點液位顯示控制儀能適應不同水質(及不同導電率的變化范圍)、汽阻和不同的應用場合應用，0-200KΩ阻適應范圍。因此本儀表適用范圍比其它同類產品來得寬，而且操作方便，維修量小。主要用于發電、染織、化工等工礦企業的大中型鍋爐，監視鍋爐汽包水位、高壓加熱器、除氧器、蒸發器、凝汽器、直流鍋爐啟動分離器和雙水內冷發電機水箱等水位測量和其它導電液體的液位測量。還廣泛應用于一般工廠單位中小型鍋爐的水位檢測、控制以及相關設備的液位檢測、控制，但不適用于易爆、易燃介質。
二、技術要求
1、點 數：19點
2、點位分布：0mm、±15mm、±30mm、±50mm、±75mm、±100mm、±150mm、±200mm、±250mm、±300mm
3、自帶DC4-20mA模擬量信號輸出
4、報警輸出：6路報警輸出，無源常開觸點（220V/100mA），可在線任意設定，自動記憶。
5、19點位由25針母頭輸入接口連接，自帶引線不低于3米及點位標識
6、被測液體阻抗條件: 0-100KΩ，水阻可隨意設置，帶自動記憶功能
7、安裝方式：盤裝式
8、外形尺寸：160×80×145（mm）（高×寬×長），開口尺寸：152×76（mm）（高×寬）
9、儀表具有一個或兩個報警點信號誤發屏蔽其他報警點信號的功能（例如：高三值報警點誤發，不會導致高一值和高二值報警點誤發）
10、篩選功能：故障電極篩選
11、二次儀表顯示為雙色光柱形式，以區分水與汽，其中液相部分為綠色，汽相部分為紅色，同時具備數碼顯示功能，直觀顯示水位。
12、電 源: AC220V±5% 50HZ
13、外殼材質：塑料
三、儀表使用與維護
1、電接點液位顯示控制儀應放在干燥、通風無腐蝕性氣體的場合，并且環境溫度與相對濕度符合技術條件。
2、根據需要，正確選擇儀表型號和有關程序，以便用戶免調試或直接使用。
3、由于儀表功能多，根據工況需要正確設置B菜單操作程序和正確接線。
四、隨機附件
1、智能表 1臺
2、合格證 1份
3、使用說明書 1份
4、符號 1份
