概述
HD-XMTA智能數字顯示儀采用高性能的，高抗干擾的集成儀表芯片，測量輸入及變送器輸出采用數字校正及自校準技術，測量精確穩定，消除了溫漂引起的測量誤差。并通過EMC電磁兼容性測試，抗干擾能力強、可靠性高、具有很高的性價比。
HD-XMTA智能數字顯示儀具有多類型輸入可編程功能，一臺儀表可以配接不同的輸入信號(熱電偶/熱電阻/線性電壓/線性電流/線性電阻/頻率等)，同時顯示是量程、報警控制等可由用戶現場設置，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、調節、報警控制、數據采集和記錄。

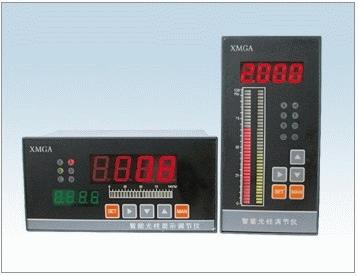

智能數字顯示儀表以雙排或單四位LED顯示測量值(PV)和設定值(SV)，以單色或雙色光柱進行測量值百分比的模擬顯示，還具有零點和滿度修正、冷端補償、數字濾波、通訊接口、6種報警方式，可選配1~4個繼電器報警輸出，還可以選配變送器輸出，或標準通訊接口(RS485或RS232C)輸出等。
主要特點
智能數字顯示報警儀
1、專用電磁器件，具備更為可靠的抗干擾性及穩定性。
2、萬能型號輸入，通過菜單設置即可配接常用熱工信號。
3、可在線修改顯示量程、變送輸出范圍、報警值及報警方式。
4、具備高密度光柱模擬顯示功能。
5、雙回路儀表可以分別獨立設置輸入信號種類。
智能數字顯示儀通用技術指標
1、測量/傳輸系統準確度：±0.2%XF.S
2、數字顯示位：四位顯示，浮點小數
3、采樣速度：≤100ms/次
4、顯示分辨率：末位1個字
5、溫度漂移：≤100ppm
6、冷端溫度補償準確度：±1℃（預熱30分鐘）
7、測量熱電阻時允許的引線電阻：≤30Ω
8、工作溫度：工業級標準-10~+55℃
9、輸入阻抗:電流:100Ω,電壓:500KΩ
10、輸出阻抗:4-20mA輸出時0-550Ω;0-10mA輸出時0-1KΩ
11、變送輸出紋波: ≤50mVp-p
12、報警繼電器觸點容量:AC220V,1A;DC24V,2A（阻性負載）
13、通訊接口:RS232或RS485
14、通訊協議:國際標準的MODBUS-RTU協議
15、通訊距離:RS485:節點數≤256（不加中繼時）,距離≤1000米（波特率9600時）
16、配電輸出電壓:DC24±1V 50mA,過流自動保護
17、絕緣強度（輸入/輸出/通訊/電源之間）:不小于1500V.AC一分鐘
18、絕緣阻抗（電源/輸入/輸出/通訊之間）:不小于100MΩ
19、工作中允許大氣壓力:80-106kPa
20、工作中允許相對濕度:10-90%RH（40℃時）
21、儲運過程中允許環境溫度:-40~+80℃
22、供電電源:交流:AC220V（允變范圍95~265V）
直流:DC24V（允變范圍16~28V）
使用環境條件
安裝位置不得有強烈的機械振動、沖擊、以及來自信號端、電源端及空間的大電流、火花等電磁感應的影響,空氣中不得有對金屬、塑料件起腐蝕作用的氣體。
其它特殊參數
各規格產品具體參數請參見產品技術手冊中的介紹。
|
面板尺寸
|
開孔尺寸
|
|
160X80
|
152X76
|
|
80X160
|
76X152
|
|
96X96
|
92X92
|
|
96X48
|
92X46
|
|
48X96
|
46X92
|
|
72X72
|
68X68
|
|
48X48
|
46X46
|
