旋渦流量計
旋進旋渦流量計
發布時間：2021-05-21 18:25:52
一、概述
　　HD-LUX系列旋進旋渦流量計是本廠自行設計開發的，具有國內領先水平的新型氣體流量?jī)x表。是利用流體旋渦的進動現象，采用壓電晶體作傳感元件，結合微機技術設計而成。該項技術填補了國內空白，達到了國內同類產品先進水平。產品已通過省級新產品鑒定，被國家經貿委列為九五年度國家級重點新產品。產品廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體的流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品

二、產品特點
● 無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無需維護；
● 采用先進的電腦芯片，集成度高，體積小，性能好，整機功能強；
● 采用專用顯示屏，顯示位數多，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數。
● 采用EEPROM技術，各參數設置方便，并可保存400組流量數據；
● 脈沖、模擬信號輸出，并具有RS485接口；
● 采用專用MODEM，通過電話網絡可實現計算機遠程集中管理。
  HD-LUX智能型流量計集流量計、微電腦、壓力、溫度傳感器于一體，采用內置式結構，使結構更緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；HD-LUX采用雙檢測技術有效地提高了信號檢測強度，成功得抑制了由管線振動引起的干擾。

三、工作原理
  流量傳感器殼體剖面的型線類似文丘利管的型線，兩頭大中間小，入口側的收縮段內有一組強制產生旋渦的導流葉片，出口側有一個消除旋渦流的整流柵，使流體恢復軸向流動。當流體流入流量流量傳感器時，入口處的導流葉片迫使軸向流動的流體旋轉，并在收縮段內由于流體的加速流動使旋轉流的中心產生旋渦流。這時，隨著管截面的縮小，旋渦流集中在中心軸上，當旋渦流體進入擴散段時，由于流速減慢，旋轉流體受到回流的作用，開始作二次旋轉，旋渦流出現轉折點（在這一點上流體的軸向速度分量為零），形成旋渦進動現象，故稱旋進旋渦。檢測元件測得該進動頻率信號后，由二次儀表顯示出流量總量、溫度、壓力等。

四、技術參數
序號 項    目 主要性能指標
1
公稱通徑
DN(mm)
 20 25 32 50 80 100 150 200
2
流量范圍
(m3／h)
 1.2～10 2.5～30 4.5～60 10～150 28～400 50～800 150～2250 360～3600
3 準確度等級 1.0級；1.5級(其相應的基本誤差限為± 1.0%； ±1.5%)
4 重復性(%) <基本誤差限的1/3
5 過流量能力 最大流量的1倍
6 工作壓力(MPa) PN1.6、2.5、4.0、6.4
7 介質溫度(℃) －30～70
8 壓力損失(MPa) △P=ρ／1.205 ×△PN
9 輸出信號方式 脈沖：低電平＜0．7V ；高電平VD—1V(VD一外供電電壓)
模擬：4mA—20mA
RS 485通訊接口
10 表體材料 鋁合金、不銹鋼(>2.5MPa)
11 適用介質 氣體
12 環境條件 溫度：-30℃～55℃ 濕度：5%～95% 大氣壓力：86 kPa～106kPa
13 供電方式
及功耗		 普通型
內供電3VDC功耗＜80μA
外供電6～24V DC功耗＜20mA		 智能型(壓溫一體化)
內供電3.6VDC功耗<200μA
外供電12～24V DC功耗<100mA
14 防爆等級 防爆標志：ExdⅡBT4；ExibⅡBT6(LUY-B1)
15 執行標準 產品標準： Q／FM 01-2002《LUY系列旋進旋渦流量計》
檢定規程：JJG 198-1994《速度式流量計檢定規程》

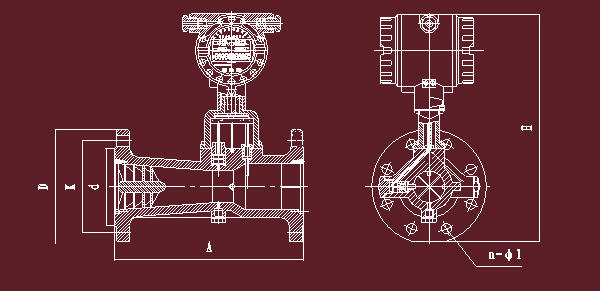

五、旋進旋渦流量計外形尺寸圖

公稱通徑DN(mm) 公稱壓力(MPa) 外形尺寸 表體材質 重量
表體長度A 高度H 不銹鋼 鋁合金
20(15) 1.6/2.5/4.0 160 360 √ √ 6
6.3/10/16 160 365 √   8
25 1.6/2.5/4.0 180 367 √ √ 7
6.3/10/16 180 378 √   10
32 1.6/2.5/4.0 200 383 √ √ 9
6.3/10/16 200 402 √   12
40 1.6/2.5/4.0 200 383 √ √ 9
6.3/10/16 200 402 √   12
50 1.6/2.5/4.0 230 403 √   11
6.3/10/16 230 421 √   14

80		 1.6 330 438 √ √ 11
2.5/4.0 330 438 √   18
6.3/10/16 330 446 √   21

100		 1.6 410 468 √ √ 14
2.5/4.0 410 475 √   18
6.3/10/16 410 483 √   33

150		 1.6 585 542 √ √ 21
2.5/4.0 585 549 √   52
6.3/10/16 585 572 √   72

200		 1.6 700 618 √ √ 41
2.5 700 626 √   117
4.0 700 634 √   127
六、旋進旋渦流量計產品選型
代號 口徑 流量范圍m3/h
HD-LUX-25 DN25 2．5～30
HD-LUX-32 DN32 4．5～60
HD-LUX-50 DN50 10～150
HD-LUX-80 DN80 28～400
HD-LUX-100 DN100 50～800
HD-LUX-150 DN150 150～2250
HD-LUX-200 DN200 360～3600
  代號 功能1
N 無溫壓補償
Y 帶溫壓補償
  代號 輸出型號
F1 4-20mA輸出（二線制）
F2 4-20mA輸出（三線制）
F3 RS485通訊接口
  代號 功能2
E1 1.0級
E2 1．5級
T 常溫
P1 1．6Mpa
P2 2．5Mpa
P3 4．0Mpa
D1 內部3.6V供電
D2 DC24V供電
B1 不銹鋼
B2 鋁合金

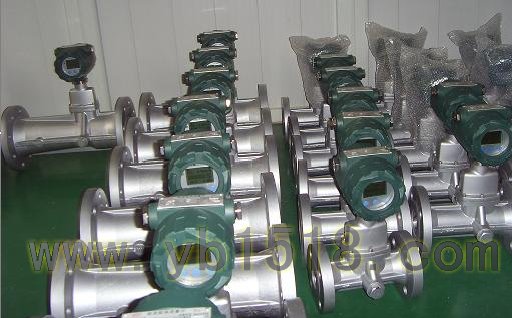

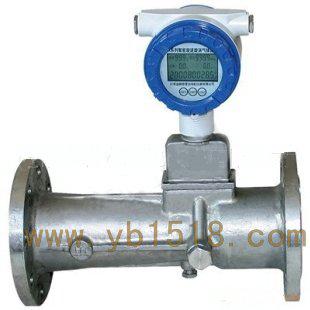

七、旋進旋渦流量計成品展示：
