一、產品概述

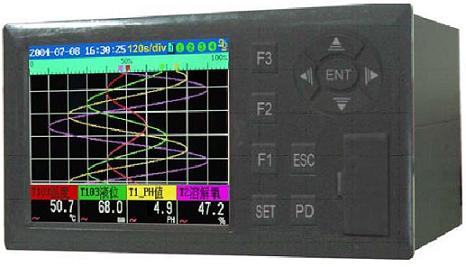

HD-300CPID控制無紙記錄儀4 路萬能輸入，可以輸入標準電流、標準電壓、熱電偶、熱電阻、毫伏等信號，2路模擬輸出，8路繼電器輸出，兩回路PID調節，2路變送輸出。
二、功能特點
◆ 5.4 英寸點陣液晶圖形顯示屏，LED 背光、畫面豐富、信息量大、操作直觀方便；
◆高速、高性能微處理器，可同時實現 4 路信號的檢測、記錄、顯示和報警，兩回路 PID 運算；控制無紙記錄儀
◆采用大容量 FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；
◆全隔離萬能輸入，可輸入多種信號，無需更換硬件，通過軟件組態即可；
◆中文菜單組態，軟件密碼鎖保證用戶組態安全；
◆報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；
◆標準串行通訊接口： RS-485 和 RS-232C；
◆標準開放的 Modbus 通訊協議。除支持本公司的 PG2000 實時監控軟件外，還支持 iFIX、組態王、DYGS 等流行專業組態軟件。
◆集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◆新型開關電源，85VAC～265VAC 范圍內正常工作；
◆提供變送器 +24VDC 隔離配電。
三. PID控制無紙記錄儀主要技術指標
顯 示 器：160×128 點陣式圖形液晶顯示器，LED 背光
基本誤差：±0.2％F.S
輸入規格：全隔離萬能輸入：1－4通道信號輸入，通道間全隔離，隔離電壓400V 。
輸出規格
配 電：4 路配電，2 組 24VDC 輸出，輸出電流 100mA/ 組
兩路模擬輸出：PID 調節輸出或變送輸出，4-20mADC；負載電阻＜ 600 Ω 八路可組態繼電器觸點輸出，觸點容量為 3A、250VAC（阻性負載）
默認為常開觸點。
