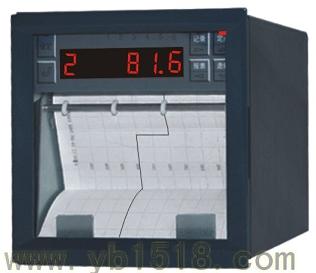

產品概述
HDR1000有紙記錄儀的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。有紙記錄儀可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。有紙記錄儀被廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。
主要性能及技術指標
1．輸入通道
•單點 雙點 三點 四點 五點 六點 八點
•每個通道的測量信號種類可由用戶自己設定也可在定貨時注明。[由廠方為用戶設定好]
2．通道隔離:
•輸入通道之間相互隔離，無干擾。
3．顯示功能:
•測量值的定點或巡回顯示
•設定參數顯示[在設定狀態下]
•報警提示符及提示燈
•時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能:
•采用進口固定式熱敏頭，無筆墨消耗，無筆位
•誤差，抗震動
•在100mm范圍內有800個熱印點
•對測量值進行趨勢記錄和數字記錄
•在記錄曲線同時打印標尺刻度及每個通道標記
•每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間:
•由鍵盤設定當前日期和時間
•即使掉電,也不影響正常計時
6．曲線遷移功能:
• 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能:
• 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。
8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
表一
| 信號種類 |
量程代碼 |
測量范圍 |
電
流 |
mA |
01 |
0～10mA |
| mA |
02 |
4～20mA |
| mA開方 |
03 |
4～20mA開方 |
電
壓 |
mV |
11 |
0～20mV |
| mV |
12 |
0～50mV |
| mV |
13 |
0～100mV |
| V |
14 |
0～5V |
| V |
15 |
1～5V |
| V開方 |
16 |
1～5V開方 |
熱
電
阻 |
Pt100 |
21 |
-50.0～550.0 °C |
| Cu100 |
22 |
-50.0～150.0 °C |
| Cu50 |
23 |
-50.0～150.0 °C |
| 遠傳壓力電阻 |
24 |
0～400Ω |
熱
電
偶 |
T |
31 |
0.0～400.0 °C |
| E |
32 |
0～1000 °C |
| K |
33 |
0～1300 °C |
| S |
34 |
0～1750 °C |
| B |
35 |
500～1800 °C |
| 關閉通道 |
00 |
該通道關閉 |
9．走紙速度:通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。
10．報警功能:
• 提供六組繼電器接點輸出，由用戶任意組合使用
• 每個通道報警均可選擇上限、下限、差值上限、差值下限
• 每個通道的報警回差可設定，繼電器動作時有指示燈提示
• 繼電器觸點容量：24VDC,3A；220VAC,3A
11．通訊：
可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須注明】
12．模擬量輸出：
可提供兩路4～20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須注明】
13．采樣周期:0.6S
14．?dāng)?shù)字顯示及報警精度:±0.2%F?S
15．趨勢記錄精度:±0.2% 「兩幅」
16．?dāng)?shù)字記錄精度:±0.2%F?S
17． 輸入阻抗:大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗
18．功率消耗:不大于30W
19．正常工作環境:溫度范圍：0～50°C 濕度范圍：10～85 % R?H
20．電源電壓:220V;50 Hz
21．外形尺寸:144*144*200 mm
22．開孔尺寸:138+1 * 138+1 mm
有紙記錄儀產品選型
| 型號 |
型譜 |
說明 |
HDR |
1001 |
|
1路輸入 |
| 1002 |
|
2路輸入 |
| 1003 |
|
3路輸入 |
| 1004 |
|
4路輸入 |
| 1005 |
|
5路輸入 |
| 1006 |
|
6路輸入 |
| 1008 |
|
8路輸入 |
報警輸出 |
B0 |
|
無 |
| B1 |
|
1路報警 |
| B2 |
|
2路報警 |
| B3 |
|
3路報警 |
| B4 |
|
4路報警 |
| B5 |
|
5路報警 |
| B6 |
|
6路報警 |
| 通訊方式 |
0 |
|
無 |
| R |
|
串行通訊RS232 |
| S |
|
串行通訊RS485 |
| 輸出信號 |
X0 |
|
無 |
| X1 |
|
1路4~20mA |
| X2 |
|
2路4~20mA |
| 饋電輸出 |
0 |
|
無 |
| V1 |
|
1路DC24V配電 |
| V2 |
|
2路DC24V配電 |
| 供電方式 |
0 |
AC220V供電 |
| W |
DC24V 供電 |
注：
1、帶電流輸出功能的有紙記錄儀多可同時接入六路信號
2、帶DC24V饋電輸出的有紙記錄儀多可同時接入六路信號
3、帶F0值滅菌功能的有紙記錄儀多可同時接入六路信號
設定狀態下，數碼管依次顯示的內容：

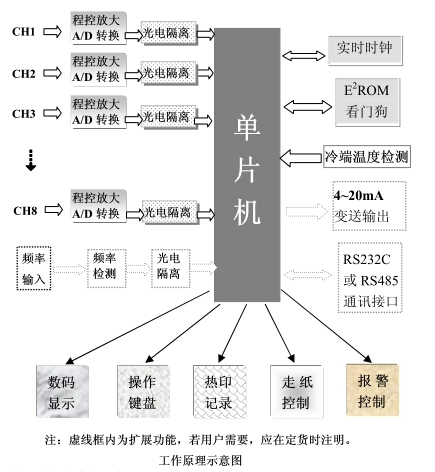

工作原理及特點簡介
每路輸入信號經程控放大，24位分辨率A/D轉換，光電隔離送至單片機處理。從而徹底消除了各輸入通道之間的干擾，消除了輸入通道與CPU之間的干擾。使用高精度數字溫度傳感器，進行熱電偶的冷端溫度補償。為了提高長期穩定性，有紙記錄儀放棄了傳統的用電位器調整放大倍數及零點的方法，代之以軟件程序調校法，并實現了放大倍數的程控放大。出廠前廠方對各參數均已調試完成。用戶可通過鍵盤設定對系統誤差進行平移校正。

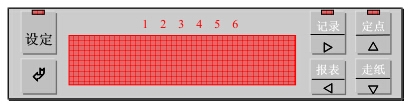

顯示和記錄
顯示方式：
在測量狀態下，顯示通道號和測量值
在設定狀態下，顯示設定內容
在通道全部關閉是，顯示實時時間
六個指示燈為繼電器動作號碼提示燈

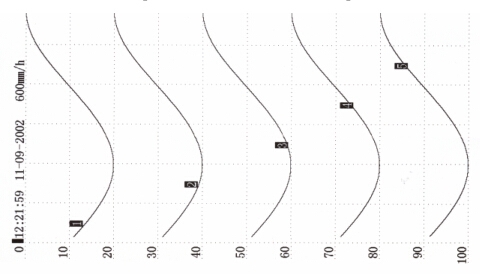

記錄方式
打印記錄曲線{記錄狀態，記錄指示燈亮}
打印設定參數[在記錄指示燈滅時，按“報表”鍵]
打印測量值數據[在記錄指示燈亮?xí)r，按“報表”鍵]
