臺式液體壓力泵
發布時間：2021-06-06 11:45:10
1 概述
　　HD-YFY-23臺式液體壓力泵(以下簡稱壓力泵)是壓力儀表檢測工作中的重要輔助設備，與壓力標準器配合，完成壓力儀表校準、檢測工作。
　　壓力泵選用優質進口液壓泵作為壓力發生部件，輔以設計精巧的微調、快速接口，組成操作簡單、結構合理、密封性能好的優質寬范圍壓力發生系統，可廣泛應用于計量、科研、工礦企業及儀表制造等行業。

2、主要技術指標
2.1、造壓范圍
　　HD-YFY-23YA                 0~40.0MPa
　　HD-YFY-23YB                 0~60.0MPa
　　HD-YFY-23YC                 0~100.0MPa
　　HD-YFY-23SQ                 0~70MPa(介質為水)
2.2、調節靈敏度:min　10Pa
2.3、外形尺寸:400×360×160(長×寬×高)
2.4、重量
　　HD-YFY-23YA      4kg
　　HD-YFY-23YB      5kg
　　HD-YFY-23YC      6kg
　　HD-YFY-23S      6kg

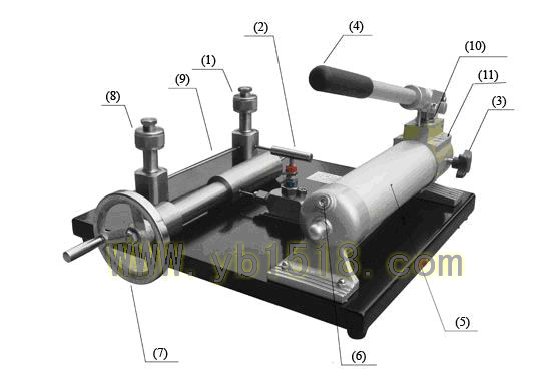

編號
名稱
功用
1
輸出2
連接標準表或被檢表
2
穩壓閥
輸出壓力不穩時鎖定，可保壓力平穩
3
疏空閥
造壓時鎖定，回壓時開啟
4
杠桿
通過操作帶動活塞注運動
5
儲油腔
儲存（一般用硅油）導壓液體
6
放氣口
注液時打開放氣
7
微調
小范圍增加或減小壓力
8
輸出1
連接標準表或被檢表
9
泵體總成
各部件組合安裝體
10
杠桿鎖扣
拉出或回鎖固定杠桿狀態
11
注液口
添加（更換）測試介質

3、操作和使用
3.1、正程檢測
　　打開輸出1、輸出2堵頭，打開穩壓閥，將微調調至適當位置鎖閉疏空閥，輕輕操作杠桿使導壓液體至輸出口，安裝標準表及被校表，操作杠桿升壓至檢定點附近，用微調逼近檢定點，逐點檢測至滿程。
3.2、回程檢測
　　按規程在滿程兩次讀數后，用微調緩慢降壓至檢定點，逐點檢測，直至零點，當操作微調不能降壓時，可輕輕開啟疏空閥降壓。
高壓狀態下，出現壓力緩慢下降時，可鎖閉穩壓閥。

4、注意事項
4.1、壓力泵應選擇平整易操作的臺面放置，避免進入有高腐蝕性氣體及粉塵顆粒的環境使用。
4.2、被檢儀表應作適當清洗,避免污漬進入檢測回路。
4.3、輸出1，輸出2為專用快速接口，端面密封，安裝儀表時，無需借助任何工具，切勻用力擰緊，大約在密封面相互貼緊時，再擰2~3圈即可。
4.4、經常檢查下部鎖緊螺帽，連接是否牢固，連接不可靠，在遇高壓時，可能造成崩脫。
4.5、當杠桿造壓較重時，用微調升壓則較為輕松。
