孔板流量計與其他流量計的參數對比
發布時間：2023-06-19 09:04:09
孔板流量計是基于差壓測量的方法，以流動連續性定律和能量守衡定律為基準的，以AGA3或GB/T21446為計算依據。當天然氣流經管道中孔板所在的截面時，因局部收縮，使流速增大,進而在節流元件的上、下游產生壓降，且介質流動的流量越大，在節流元件上、下游產生的壓降就越大。孔板流量計就是通過測量上、下游的壓力差,根據GB-T21446-2008《用標準孔板流量計測量天然氣流量》中的計算公式，可以得到質量流量、體積流量以及標準工況下的體積流量。目前市場占有率較高的孔板流量計主要有兩種,一種是普通孔板流量計,-一種是雙腔孔板流量計。對于普通孔板流量計來講，流量測量穩定,設計簡單,成本較低,但因沒有孔板升降機構，在更換、檢查、標定等情況下，必須停止介質輸送才能實現。

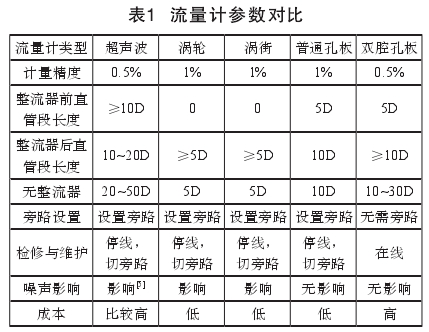

現將上述流量計的各項參數做對比,如表1所示。其中D為管道直徑。
綜合上述參數,超聲波流量計精度高,但前后直管段的長度較長，且需設置旁路回路，成本高且不易維修;渦輪流量計和渦街流量計成本低，但較其他流量計相比精度明顯不足;普通孔板流量計,檢修時需停線或切到旁路;雙腔孔板流量計精度高、維護簡單,在線即可更換孔板，不受噪聲影響。由此可見，在計量器具種類繁多的當下，雙腔孔板.流量計因其材質強度高、耐磨性好、機械加工更加精密成為貿易計量中最優的選擇。
