金屬管浮子流量計的裝置設計指標及結構設計
發布時間：2023-04-03 08:09:56
1.裝置設計指標

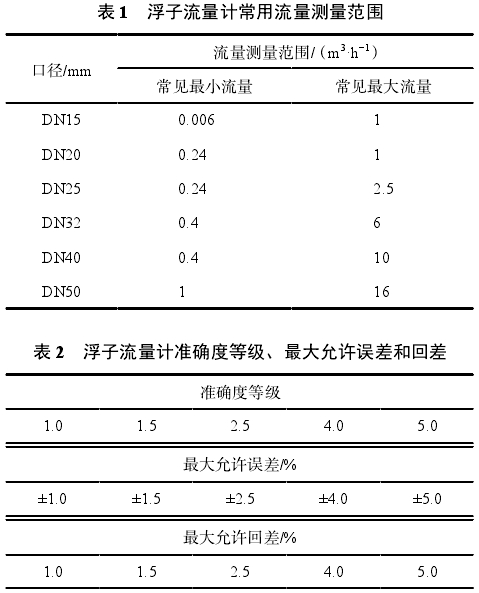

金屬管浮子流量計被廣泛應用于小管徑、低流速測流領域。以液體為例,口徑10mm以下玻璃管浮子流量計滿度流量的名義管徑,流速只在0.2~0.6m/s之間,甚至低于0.1m/s8。常用浮子流量計口徑為DN15~DN50,對應的流量范圍和準確度等級分別見表1和表2。

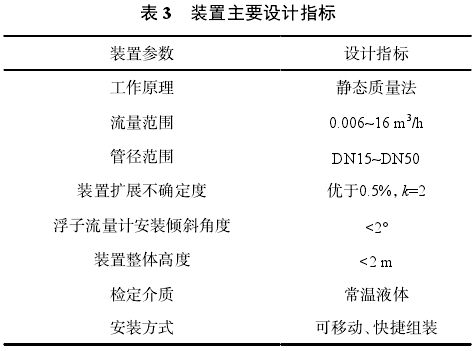

根據常用流量計口徑、準確度等級和流量測量范圍進行裝置設計,具體設計指標見表3。裝置設計采用測量精度較高的靜態質量法,流量范圍0.006~16m2/h,滿足常用口徑DN15~DN50液體浮子流量計檢定需求。浮子流量計檢定裝置的擴展不確定度應優于被檢流量計最大允許誤差的1/2凹最高準確度等級浮子流量計為1.0級(表2),因此組合裝置的擴展不確定度應優于0.5%。為保證測量準確性,浮子流量計安裝傾斜角度應<2°。為了方便裝置的移動、拆卸和高效組裝,整套裝置高度應不超過2m。
2.裝置結構設計

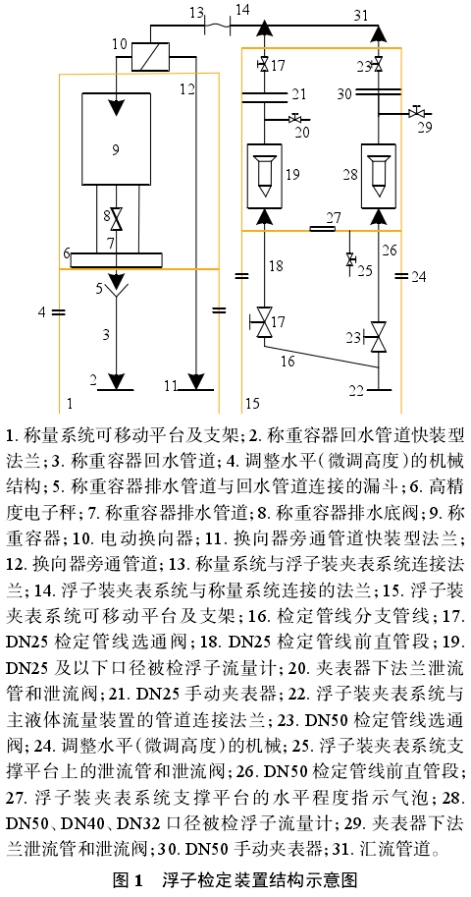

金屬管浮子流量計檢定裝置結構設計如圖1,其主體為2個長方體框架,由浮子流量計裝夾表系統和稱量系統(含水流換向系統)組成。浮子流量計裝夾表系統中部為工作臺面,臺面一側安裝有水平尺,框架底部安裝有4個腳輪和4條可伸縮支腳便于裝置的移動和調節固定。進水管路上依次安裝有快速接頭、開關閥、調節閥和排水閥。裝置上端設置手動夾表器,實現被檢浮子流量計的安裝與拆卸。稱重系統包括換向器、稱量容器和電子秤。稱重系統下部為工作臺面,同樣安裝水平尺、腳輪和可伸縮支腳,實現被檢浮子流量計與稱重系統的連通。
裝置設置2個檢定臺位,DN25以下包括DN15、DN20和DN25為一~條管線,另一個為DN32、DN40和DN50浮子流量計檢定臺位。采用變換管段的方式,在有限的2個工作臺位上覆蓋了DN15~DN50所有管徑浮子流量計的檢定能力。一個臺位工作的同時可在另一個臺位安裝被檢表,可有效提高檢定效率。
機械設計上,采用電動數控換向器和夾表器超限報警,提高檢測過程的自動化和智能化程度。首先,電動換向器控制精度高,且在現場不具備壓縮空氣的情況下仍可使用。其次,在夾裝過程中,浮子流量計尤其是無導向結構流量計的玻璃管極易被氣動夾表器夾碎,采用帶有夾緊力超限報警功能的手動夾表器可以有效解決這個問題。再次,浮子流量計的正確檢測需要垂直穩定流場,對進、出口管道同軸度和工作臺面的垂直度要求比較嚴格。通過水平泡調節工作臺面的水平度,可保證被檢流量計的傾斜度小于2°。
