流量計在市政環保項目中的應用
發布時間：2023-03-13 09:55:24

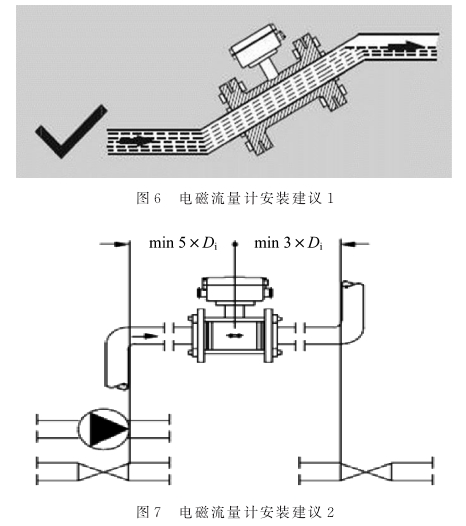

目前大體分為3類典型應用:污水廠、凈水廠及管網。流量計的選擇需要考慮現場的工況與施工要求,現分析如下:新建凈水廠、污水廠及管網在安裝條件允許的情況下,安裝電磁流量計是不錯的選擇,但在安裝中需注意一-些情況。由于電磁流量計的特性,測量介質需滿管,如不滿足滿管條件,請參考圖6的建議。
前5后3直管段必須具備(尤其大口徑電磁流量計),見圖7.

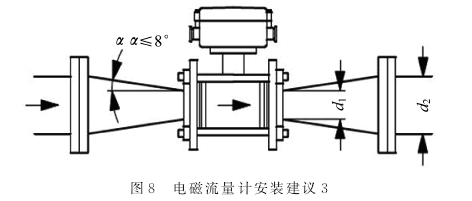

可以縮徑(角度α≤8°),但不允許擴徑，見圖8。
不可測量含氣液體，如液體內有氣體,需提前做好排氣。
接線時需要注意:不可錯接、不可漏接、不可有潮氣進入,并且一定注意周邊的電磁干擾及振動干擾。
供水老舊管網改造或DMA(districtmeasuringarea)流量分區計量項目中,優先選擇超聲波流量計。城鎮老舊供水管網改造或DMA分區計量,需要加入大量流量計進行計量,會遇到供水管網施工難度大、斷流影響大的問題。如果此時選用電磁流量計,勢必需要破管、停水、安裝法蘭,而且時間會比較長。這種工況如果采用可帶壓安裝的超聲波.流量計,將會最大限度地避免上述情況的發生。
在進行超聲波流量計安裝的時候,需要注意下面幾點:

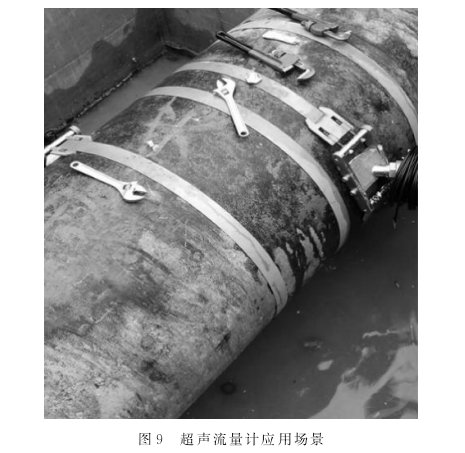

(1)需要專業的安裝團隊進行操作,安裝的專業與否對插人式超聲波流量計的精度影響非常大，見圖9。

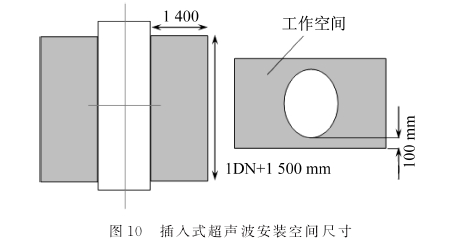

(2)超聲波流量計的安裝需要預留足夠的空間，見圖10。
(3)安裝時盡量避開雨季(尤其是南方城市),避免線纜、變送器進水

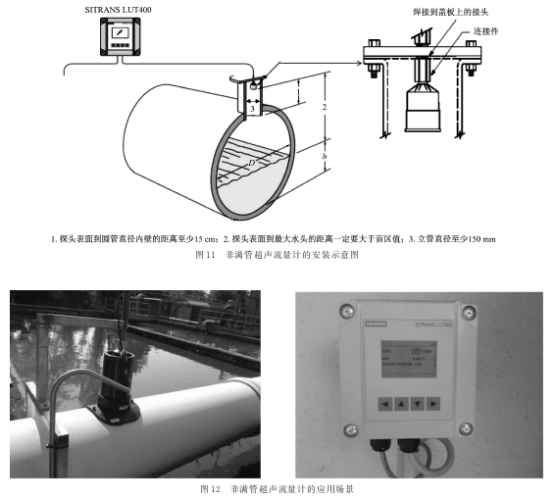

圓形非滿管測量,可以選擇可測量圓管的明渠流量計,見圖11和圖12。
城鎮排水管網中的圓形管道是排水管道中數量最多的，而且大部分屬于非滿管。這一類管道的流量測量一直是水行業中的一個難點。由于該難點的存在,導致市場中出現了大量的概念性的非滿管流量計，對于推進此問題的解決提供了眾多的可.參考方案。
現在本文推薦一種簡單易行且有效的方案:內置圓管測量的明渠流量計。
此類明渠流量計內置了圓管明渠的測量程序，選擇好超聲波液位探頭的安裝位置進行安裝即可,同時在流量計設置菜單中找到圓管測量并進行相應設置即可。
但此類明渠測量值不可用于貿易交接使用,可以作為參考值進行記錄
