電磁流量計的接地問題
發布時間：2023-02-27 09:21:01
1.接地問題產生的根源

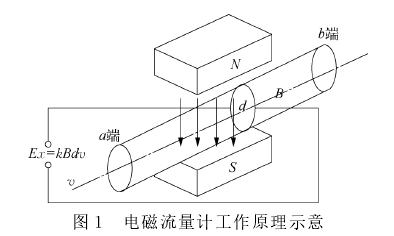

從圖1可以看出,感應電動勢Ex是由流經電磁流量計前后法蘭間(a端至b端)的導體(被測介質)切割磁力線產生,所以Ex的負端參考電位必須和流量計兩法蘭間的被測介質電位一致,為了嚴格保證兩者的一致性,除保證流量計電極與介質接觸外,還應通過可靠的接地來保持零電位;同時,由于Ex數值較小,滿量程時僅2.5~8.0mV,當流量很小時,只有幾微伏,所以為了避免外界干擾(主要是靜電干擾)帶來的Ex數值漂移,需通過接地將傳感器電極測量到的微弱電動勢Ex完整、無損地傳遞給轉換器。以上是電磁流量計正常工作的兩個關鍵點，也是電磁流量計在接地要求方面區別于其他流量計的根本原因。
2.與熱電偶信號的不同
電磁流量計工作時，電極間產生的信號為亳伏級,如2.1節所述,這是其現場儀表需可靠接地的原因之一,但并非所有的毫伏級信號儀表在工作時都需要接地。為了更好地理解電磁流量計接地的必要性,避免陷入認知的誤區，該處可類比同為亳伏級信號的熱電偶,其現場儀表工作時不需要采取單獨的接地措施。究其原因,是因?yàn)闊犭娕嫉馁穹壭盘柈a(chǎn)生于熱端和冷端,兩種不同材質的電極由于熱電效應,在熱端構成了正負極,并通過補償導線延伸到冷端，負極不需要與被測介質電位相同。而電磁流量計工作電極與介質接觸并保持同一負電位,是其工作的前置必要條件。
