渦輪流量計的軟件設計
發布時間：2022-11-28 09:23:40
1.程序主界面

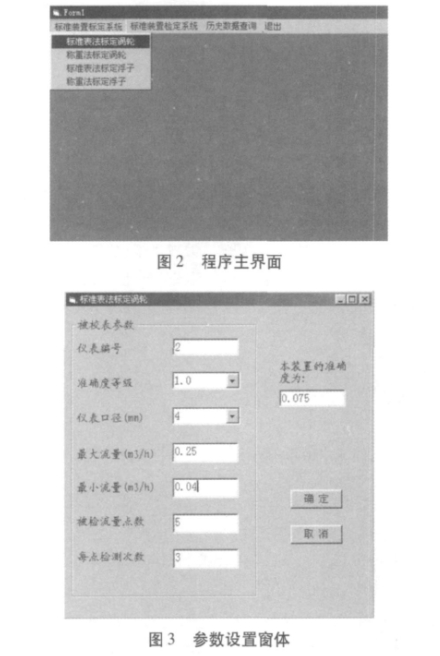

渦輪流量計的程序主界面包含四個下拉菜單,點擊即可進入相應的實驗界面,各實驗界面運行時,作為子窗體均包含在主窗體中。主界面如圖2所示。
2.參數設置窗體
①儀表編號:每塊表的儀表編號應該是唯一的,在數據庫中作為彼此區分的關鍵字存在，數據查詢窗體中輸入所需查詢的儀表編號,即可得到曾經的歷史實驗記錄。
②儀表口徑:在本套小流量標準裝置中,可以檢定的標準渦輪口徑有4mm、6mm.10mm三種,通過下拉列表框(CamboBox)來實現。如圖3所示。
③最大最小流量:通過它來規定渦輪的流量范圍,在檢定過程中通過流量范圍來確定被檢流量點
④被檢流量點數:一般選5點,流量范圍量程比大于10的則選7點。
⑤每點檢測次數:每點一般檢定3次
⑥標準裝置精度:按照微小誤差原理，當標準裝置精度δ和被檢表精度δ1有:
標準裝置誤差可忽略不計,否則不可進行檢定。
⑦“確定按鈕:按下它進入流量點選擇界面。
⑧"退出”按鈕:按下它退出當前界面,回到主界面
3.流量點選擇窗體
前面提到流量點有可能是5點,也有可能是7點。所以干脆采用列表框列出所有7點,根據實際流量范圍需要來進行選擇。單擊取消按鈕返回上一頁,單擊確定按鈕進入檢定界面。
4.檢定界面
此窗體主要作用及實現方法有:
①調節調節閥到所需流量點。軟件調用動態鏈.接庫中tineGetTime函數定時一秒鐘,采入其間標準表脈沖數,計算標準表在一秒內的累積流量作為裝置的瞬時流量。
②待流量穩定后,計算被校表的流量。軟件同樣是采用軟件調用動態鏈接庫中timeGetTime函數定時,采入其間被校表脈沖數,計算被校表此間的累積流量。定時時間為裝置的最小測量時間。檢定過程中用進度條顯示進度。每次檢定結束用彈出消息框顯示標準表脈沖數,被校表脈沖數及儀表系數。
③做完渦輪流量計所有流量點的測量后,計算被校表的儀.表系數線性度及重復性。其計算方法在“檢定項目和檢定方法沖有詳細介紹。
④將實驗數據存入數據庫,留待以后查詢和打印所需。此步驟通過調用模塊中標準表法標定數據寫入子程序來完成。
