金屬管浮子流量計的智能化設計?
發布時間：2022-11-17 08:08:52
1.流量計算與刻度換算
前已提及公式(1)中流量Q與浮子高度h間存在非線性關系;另外,如被測介質密度、溫度、壓力與標定介質不同,浮子處于同一高度時,所反映出的流量值并不相同,為提高計算精度及自動完成刻度換算,引入計算機技術,改變了傳統的金屬管浮子流量計必須根據被測介質的密度進行逐臺設計制造,或在量程范圍滿足工況條件時,現場通過人工方法進行刻度換算的狀況，智能化水平得到較大提高。

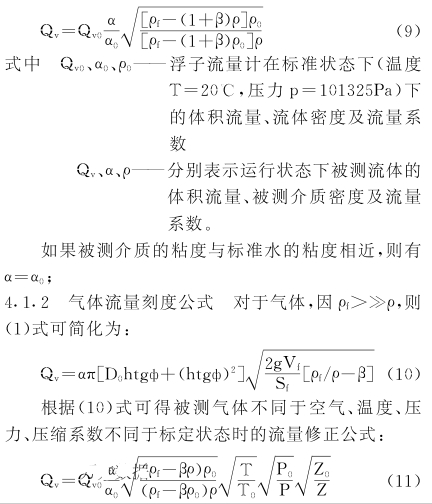

理論.上液體與氣體流量測量的密度修正公式分別如下:
1.1液體流量的修正公式可由流量方程(1)導出被
測液體密度不同于標定水時的流量修正公式:
2.硬件設計

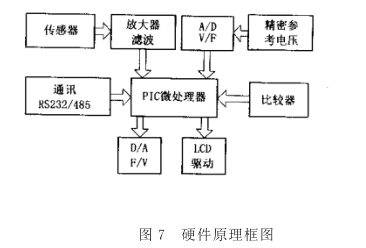

智能信號處理器的硬件原理如圖7所示,其核心部件為美國某公司的PIC單片機,其內部集成了ROM、RAM、定時器、數據采集器、看門狗電路、上電復位電路,可節省大量外圍電路。
3.軟件設計

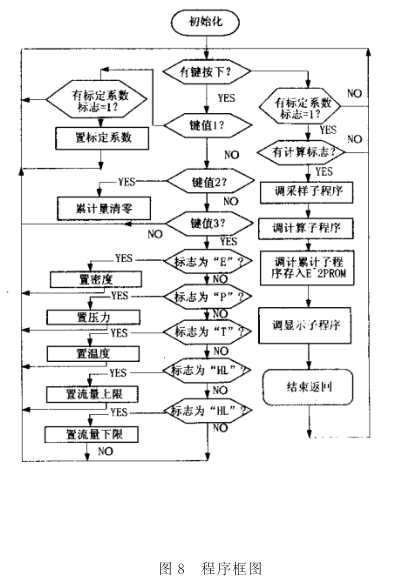

軟件設計流程如圖8所示?？蓪崿F(xiàn)雙排8位LCD同時顯示累積流量和瞬時流量;通過儀表界面3個按鍵可將標定曲線系數、小數位數、被測介質的密度、溫度、壓力、壓縮系數等工況參數直接置入單片機,自動完成刻度換算,實現流量的精確測量,給不同要求用戶的使用帶來極大方便,無需逐臺設計制造,與國際同類研究成果相比較,金屬管浮子流量計顯示出更強的智能化水平。
