渦街流量計在貿易計量上的優勢?
發布時間：2022-06-20 16:00:31
1.渦街流量信號為數字頻率方式,測量精度高

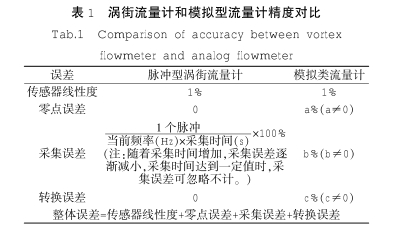

渦街流量計的旋渦分離頻率是與體積流量的大小成正比的,且分離頻率不受流體組分、密度、壓力溫度的影響。只要測量出旋渦個數,就可以準確計算出體積流量，而旋渦個數的測量是純數字概念,不存在測量數值上的誤差，讓渦街流量計具有了全量程范圍內流量信號精確的特點,是其它模擬類流量計不可比擬的優點。傳感器線性均為18的脈沖型渦街和模擬類流量計精度對比如表1所示。
2.補償運算簡單,計算精度高,未知參數少
渦街流量計的體積流量可以通過測量旋渦分離頻率得知,蒸汽密度、氣體密度、壓縮系數都可以通過測量溫度壓力進行補償計算,且計算公式均為國標或國際公式,計算精度高。與差壓式流量計對比,差壓式流量計計算結果受密度、粘度、等熵指數、壓縮系數、氣體可膨脹系數以及結構尺寸熱脹冷縮變化的影響2,補償計算較復雜,且很多差壓式流量計并沒有氣體可膨脹系數的補償計算公式,因此,計量結果會存在一定偏差。

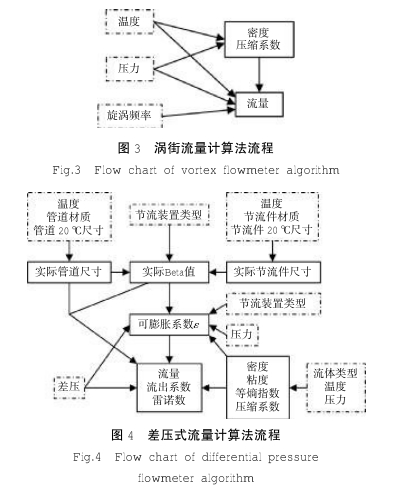

渦街流量計算法流程如圖3所示,圖中虛線框為外部采集信號,實線框為計算參數;差壓式流量計算法流程如有圖4所示,圖中虛線框為外部信號及已知參數,實線框為計算參數。
3.儀表測量異常時,能快速分析判斷
由于卡門渦街流量計信號是由旋渦頻率數值來.體現的,在正常情況下,旋渦分離頻率是穩定的,只有當傳感器發生異?；蚬r發生變化時,旋渦分離頻率才會有很大的變化,因此,通過觀察渦街流量傳感器頻率變化范圍的大小，可以很方便的分析出傳感器是否存在故障,不會出現模擬類傳感器在使用時因為零點偏移或模擬轉換誤差而帶來不易發現的計量誤差。渦街信號如圖5所示
觀察渦街流量計放大整形后波形,若為均勻方波信號,則為正常流量變化;若出現明顯不均勻方波信號,則可能為外界干擾、超出測量范圍或傳感器故障導致。
