孔板流量計中流量波動、誤差分析
發布時間：2022-05-18 09:03:40
核電站中非核級差壓變送器主要使用的是差壓變送器.核級差壓變送器主要使用的是1151型差壓變送器。下面對產生誤差的原因逐一分析:
1.被測介質實際物理性質的不確定度因素
①標準中要求管道內的流體應為單相的牛頓流體,若含有一定比例的懸浮粒雜質則為非牛頓流體,非牛頓流體會影響可膨脹性系數e,牛頓流體中的雜質越多,流量測量的不確定度會增加,而孔板流量計的計算公式中ε為恒I,故而流量測量的誤差會偏大。②流體相對密度的影響:密度參數是測量中非常重要的參數,密度測量的不確定度直接影響整個測量系統的不確定度.由于壓力.溫度的波動,流體相對密度并不是一個固定值。因此其流量測量會出現一定程度的誤差。
2.測量中重要設備的不確定度因素
該項不確定度因素主要體現在孔板β比選擇方面,還包括二次儀表的不確定度。
3.阻尼系數不合適
由于阻尼系數為廠家設定在調試前期僅會對其進行校驗,不會修改內部參數。說明書中對降低噪聲的方法為:輸出阻尼和用于表壓測量的參考側濾波。阻尼時間在出廠時設定為3.2s.如果變送器輸出仍有噪音.增加阻尼時間，如果需要快速響應,需減少阻尼時間。還有另外一種降低噪音的方法是在變送器的參考側附加一-段小管作為壓力緩沖器。因此本次冷試期間.阻尼系數不合適就可能是示值波動的原因.故可以嘗試從增加阻尼系數修改方面來驗證。
4.供電電壓波動
說明書對電源要求進行了說明，要求用直流電源供電時.紋波應小于2%,即電源波動范圍應小于0.48VDC。RRI這三塊表為雙線制,供電為安全級DCS的卡件,對儀表的電壓進行測量.其電壓值穩定在標準范圍內,故該項可排除。
5.管道污物堵塞
由于液體的取樣管線一般安裝在流體管道的側面.因此常有雜質沉淀在取樣管線中,充水排氣后,大直徑的顆粒沉積依然無法完全排盡.這對儀表波動同樣有影響。
6.取樣點前后直管段長度
差壓式流量計對取樣點前后直管段長度有嚴格的要求節流件應安裝在兩段有恒定橫截面積的圓簡形直管段之間，最短直管段長度與節流件形式,阻流件形式和直徑比有關,一般來說前后直管段的長度分別為>10D和>SD。
7.引壓管線的影響
引壓管應根據被測流體的性質,選用相應的材料制造,其內徑需大于6mm,長度在16m以內;引壓管應垂直或傾斜敷設,其傾斜度需大于1:12,黏度較高的流體,其傾斜度還需增大。為了避免差壓信號失真,正負壓導引管內應將氣體排空。嚴寒地區的引壓管線應做好防凍措施。
8.孔板流量計同軸度安裝偏差

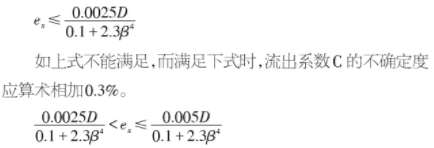

節流裝置在工藝管線上安裝時,應注意上下游直管段與工藝管道的同軸度。產品加工中要確保下列要求:當節流件的軸線與上、下游側管道軸線之間距離ex滿足下式時流出系數C無附加不確定度。
根據現場的儀表安裝參數.直徑比β=0.45,管道內徑為D-82.54mm,計算可得流出系數C在無附加不確定的情況下應ex<Imm,在附加0.3%不確定的情況下應Imm<e,<2mm。現場節流件的實際安裝同軸度可能存在該問題。
