渦街流量計中旋渦發生體特點
發布時間：2022-03-17 09:07:41

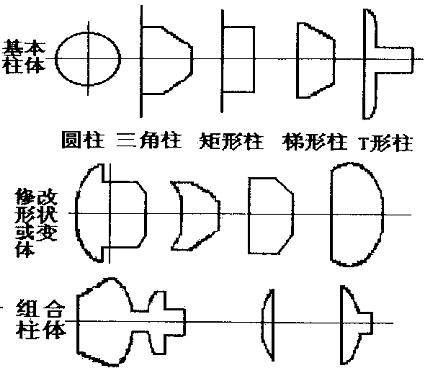

渦街流量計的正式產品目前采用的漩渦發生體是多種多樣的,但大量采用的圓管內漩渦發生體都是柱體,其斷面形狀基本有5種:1.圓柱;2.三角杞;3.矩形柱;4.梯形柱;5.T形柱.此外還可以采用以上5種柱型的修改形狀或變形，以及幾種基本形狀組合在一起的組合柱型,如圖5所示。
組合柱體能在柱體長度方向上同步地分離出漩渦,并且在盡可能寬的流速范圍內分離出強烈穩定、規則的渦街；柱體具有遠高于渦街頻率的自振頻率,材質要適當考慮被測介質的要求,與此同時要在較寬的雷諾數范圍內具有恒定的st數。而梯形柱與三角柱相比,更有利于采用應力檢測方法,梯形柱的長寬比與三角柱接近,尾部平直便于安裝差壓傳感元件,并且它比組合柱體的結構更簡單,產生的漩渦強烈、排列規則,更便于檢測,故渦街流量計的漩渦發生體采用梯形柱體。
