渦街流量計安裝及現場使用注意事項
發布時間：2021-12-16 08:20:31
1、傳感器安裝注意事項
(1)渦街流量計傳感器應水平或垂直安裝(流體的流向應自下而上)在與公稱通徑相應的管道上。
(2)當渦街流量計在用作流量調節時，特別注意應將流量調節閥安裝在傳感器的后面，否則在小流量時易產生射流，造成在流量調節時流量值與閥門的開度成反比的故障現象。

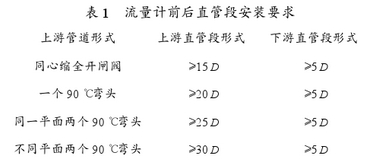

(3)流量計在安裝時其上游和下游應配置一定長度的直管段，其長度應滿足表1的要求。
(4)流量計不能安裝在有強烈振動的管道上，以免影響測量精度，如流量計必須安裝在有振動的管道上時，可以采取下面的方法來減小振動帶來的干擾:
①在流量計上游2D處加裝固定支撐點。
②在滿足直管段要求的前提下，可加軟管過渡。
(5)流量計安裝在高溫管道上時，傳感器必須垂直向下安裝。
2、流量計現場使用注意事項
(1)在供水系統中，渦街流量計一般安裝在儀表井內，為了防止在雨季儀表井進水而損壞僅表，盡量將儀表移出儀表井，或選用分離型傳感器進行改造。
(2)當流量計附近有大功率的電機時,為了避免工頻干擾，除對傳輸電纜增加屏蔽外，信號的傳輸方式應盡量采用4~20mA直流信號，不采用脈沖信號。
(3)對流量計的技術參數應做好檔案記錄管理，如流量計的KQ系數、滿度頻率等，這些數據的丟失對以后儀表的維護會造成很大的困難。
(4)對于采用本安型的流量計要嚴格按規定進行電路的連接，不能隨意采用代用儀表去替代配套的防爆相關的設備，更不能隨意改動本安電路的參數和結構，在調試儀表時，使用的儀器要正確接線,防止測試儀器破壞流量計的防爆性能。
(5)采用隔爆型流量傳感器時，絕對不能在通電狀態下在現場打開儀表設備外殼，在檢修時要注意保護外殼，尤其是流量計的隔爆接合面不能受損傷。
(6)應定期將檢測元件從管道中取出,用酒精或汽油進行清洗。
