渦街流量計信號處理如何處理
發布時間：2021-11-10 09:00:09

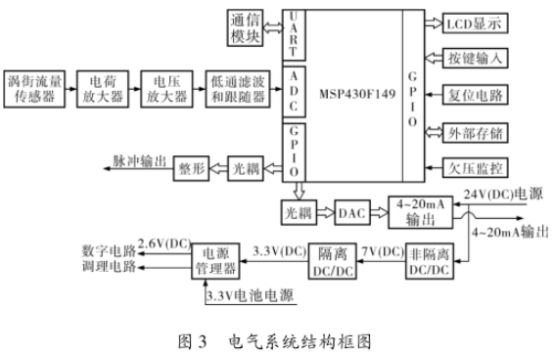

由于渦街流量計傳感器采用了壓電式渦街流量傳感器，所以信號變送器、流量計積算儀和渦街流量計的設計相同。由信號處理和流量積算儀組成的電氣系統結構框圖如圖3所示。
渦街流量計傳感器輸出的電荷信號經電荷放大器轉換為電壓信號,再通過電壓放大器、低通濾波器和電壓跟隨器的濾波放大與整形后輸出脈沖信號進入單片機;單片機采用16位超低功耗MSP430s系列芯片,使得該流量計具有雙電源供電功能,輸出信號有三線制脈沖、兩/三線制4~20mA電流兩種,還具有RS485通信功能等,充分滿足各種工業計量場合的需求。
