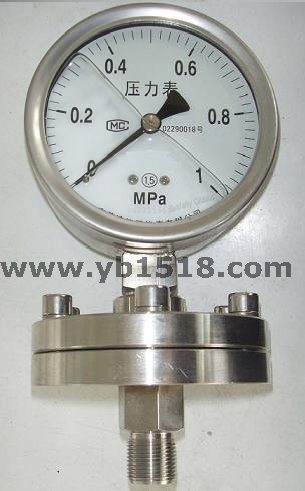

概述： 結構原理： 型號命名：

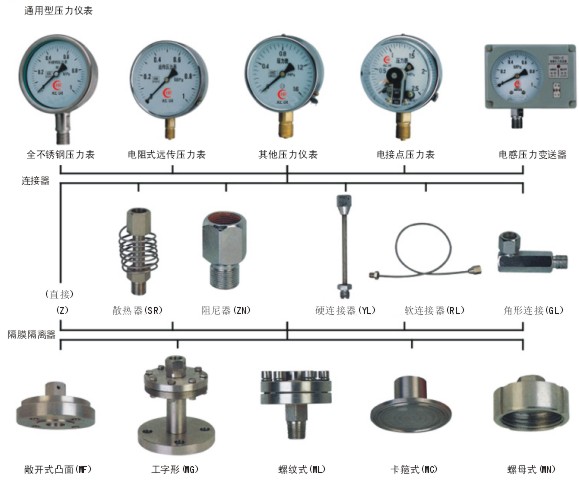

系統構成示意圖：
示意圖：|
精確度：±1.6%，±2.5%。
隔膜材料：OCr18Ni12MO2(316)，哈氏合金C(H276c)，蒙乃爾合金(Cu30Ni70)， 鉭合金(Ta)，氟塑料(F4)。 隔離器材料：耐酸不銹鋼，含鉬不銹鋼，氟塑料。 密封墊圈材料：丁晴橡膠，氟塑料。 密封液：硅油、植物油 執行標準：JB/T8624-97 精確度：±1.6%，±2.5%。 隔膜材料：OCr18Ni12MO2(316)，哈氏合金C(H276c)，蒙乃爾合金(Cu30Ni70)， 鉭合金(Ta)，氟塑料(F4)。 隔離器材料：耐酸不銹鋼，含鉬不銹鋼，氟塑料。 密封墊圈材料：丁晴橡膠，氟塑料。 密封液：硅油、植物油 執行標準：JB/T8624-97 主要技術指標：● 隔膜表的溫度特性 由于隔膜表的系統內填充了密封液作為壓力傳遞和介質，致使隔膜表的溫度影響與密封液體膨脹系數、隔膜剛度及受壓部位的溫度有關。對于低量程壓力儀表的影響尤為明顯。一般受壓部溫度誤差規定不大于0.1%/℃，所以隔膜表的溫度影響一般是由通用壓力儀表溫度影響與隔膜隔離器受壓部溫度影響量兩者之和。 ● 隔膜表的液位差 |
 |
|
密封液
|
受壓部溫度范圍
|
比重g/cm³
|
體膨脹系數1/℃
|
用途
|
|
高粘度硅油
|
-10～200℃
|
1.07
|
0.95×10-³
|
高溫用
|
|
低粘度硅油
|
-30～100℃
|
0.94
|
1.08×10-³
|
一般用
|
|
甘油水溶液
|
-5～100℃
|
1.27
|
0.61×10-³
|
食品用
|
|
植物油
|
-5～100℃
|
0.93
|
1.03×10-³
|
食品用
|
|
氟油
|
-30～150℃
|
1.93
|
0.75×10-³
|
氫、氧
|

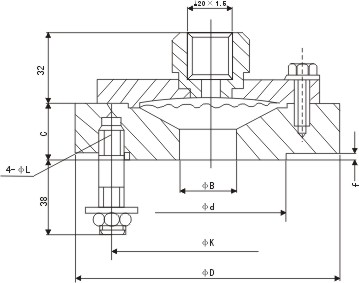

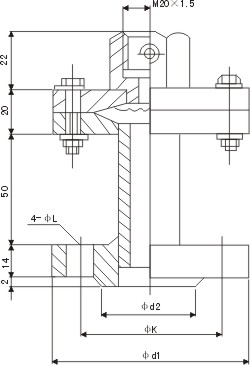

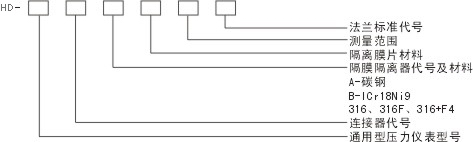

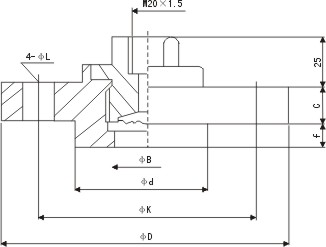

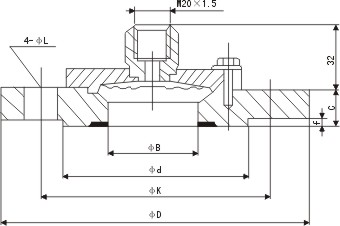

型號標記示例： 隔膜裝置法蘭尺寸：|
代號
|
量程
上限值P(MPa)
|
推薦法蘭
標準代號
|
法蘭連接
|
尺寸圖
|
||||||
|
D
|
K
|
d
|
f
|
L
|
C
|
B
|
||||
|
MF1
|
4
|
JIS-10/20K 50A
|
155
|
120
|
100
|
3
|
19
|
18
|
50
|
圖一
|
|
4
|
50-1.0/4.0HGJ46
|
160
|
125
|
100
|
3
|
19
|
18
|
50
|
||
|
4
|
ANSI-2B 150Ib
|
152
|
121
|
92.1
|
3
|
19
|
18
|
2"
|
||
|
4
|
ANSI-2B 300/100Ib
|
165
|
127
|
92.1
|
3
|
19
|
18
|
2"
|
||
|
6～10
|
25-10.0HGJ47
|
125
|
89
|
50.8
|
7
|
20
|
20
|
25
|
圖二
|
|
|
6～10
|
25-10.0HGJ47
|
165
|
127
|
92.1
|
3.5
|
20
|
26
|
50
|
||
|
16～25
|
20-25.0HGJ53
|
130
|
89
|
43
|
7
|
22
|
20
|
25
|
||
|
MF
|
4
|
25-4.0DIN
|
115
|
85
|
65
|
3
|
M12
|
26
|
25
|
圖三
|
|
標準法蘭
標準代號 |
法蘭連接
|
||||
|
Dn
|
d1
|
K
|
d2
|
L
|
|
|
JSI-10/25K 25A
|
25
|
125
|
90
|
70
|
19
|
|
JSI-10/20K 20A
|
20
|
100
|
72
|
58
|
15
|
|
JSI-10/20K 15A
|
15
|
95
|
70
|
52
|
15
|
|
ANSI-1B-15Ib
|
1"
|
108
|
79.4
|
50.8
|
15.7
|
|
ANSI-1B-300/600Ib
|
1"
|
124
|
88.9
|
50.8
|
19.1
|
|
20-1.0/4.0HGJ47
|
20
|
105
|
105
|
56
|
14
|
|
3、螺紋接頭式[ML]
量程上限值：≤60MPa  |

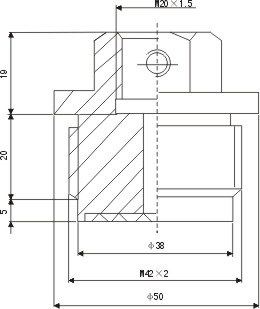

4、螺栓式隔膜隔離器[代號MZ]
測量范圍：1～25MPa 隔膜和隔膜座材料：0Cr17Ni12Mo2[316]  |

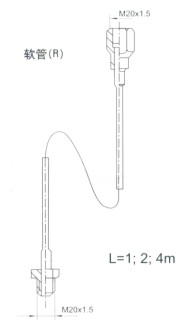

連接器型式尺寸：|
阻尼器（Z）
|
角形（G）
|
散熱器（S）
|
 |
 |
 |
