電接點壓力表?

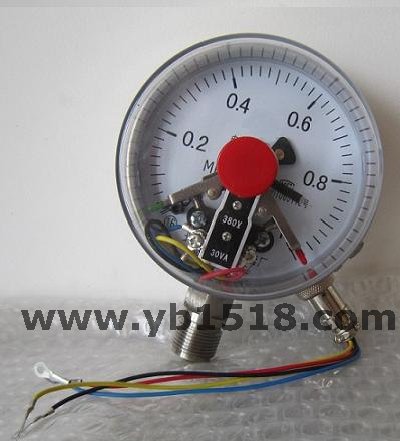

HDYX系列電接點壓力表
發布時間：2021-09-02 10:58:51

　　電接點壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸 汽等壓力。儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。
廣泛應用于機械、化工、石油、冶金、電力等工業生產過程。

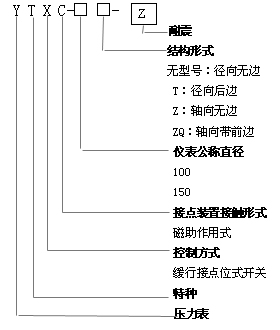

 型號規格
技術參數：
型號
YTXC-100ZQ-Z
YTXC-150ZQ-Z
YTXC-100-Z
YTXC-150-Z
YTXC-100TQ-Z
YTXC-150TQ-Z
結構形式
軸向帶前邊
徑向無邊
徑向帶前邊
測量范圍
MPa
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4; 0-0.25;0-0.4
; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60
精確度%
± 1.6
接點電參數
工作電壓
380VAC;220VDC
最大工作電流
1A
持續電流
0.6A
最大功率
(無感負載)
20VA
連接器
X14K4P
防水接線盒
X14K4P
防水接線盒
X14K4P

使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
儀表執行標準：Q/320211 DGH05-2004

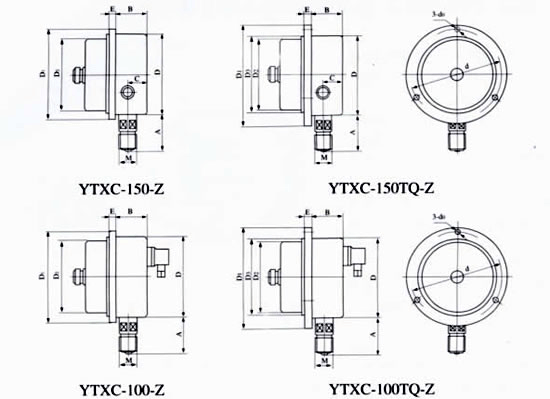

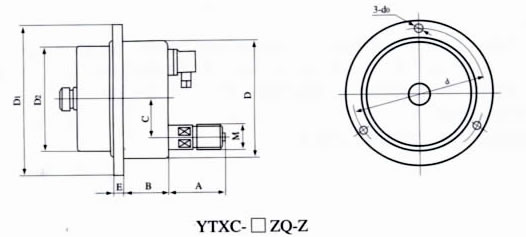

外形尺寸：
  點擊查看大圖片
點擊查看大圖片
型號 外形尺寸mm
D D1 D2 D3 A B C E d d0 M
YTXC-100-Z 100 120 96 / 44 38 / 12.5 / / 20×1.5
YTXC-100ZQ-Z 100 130 96 / 42 33 34 8.5 118 5.6
YTXC-100TQ-Z 100 125 96 102 44 38 / 9.5 118 5.6
YTXC-150-Z 150 164 136 / 50 44 / 16 / /
YTXC-150ZQ-Z 150 177 136 / 50 43 55 14 165 5.6
YTXC-150TQ-Z 150 177 136 144 50 44 / 18 165 5.6

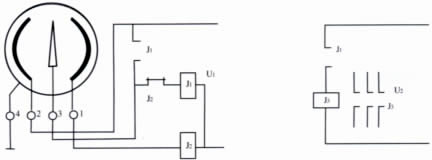

接線示意圖：

點擊查看大圖片
使用與訂貨須知：
儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量范圍。
低電壓大電流時宜配用本公司生產的YXC型保護繼電器。
