熱工寶典

發布時間：2021-06-04 16:50:09

一、特性
　　HD-3000熱工寶典(熱工信號校驗儀)主要是為工業現場熱工儀表及系統的校驗維護而設計的，儀表提供完善而實用的功能，操作簡單。儀表采用單片機作為 CPU ，集最新大規模數字轉換集成電路和大屏幕液晶顯示技術于一體，具有輸出、測量、手冊和 24VDC 配電功能，且四項功能可同時工作，同屏顯示輸出和測量值以及對應的 ITS-90 標準值（熱電阻和熱電偶）。并配備超大容量可充電電池，攜帶方便，能方便地完成工業現場熱工儀表（傳感器、變送器、顯示儀表、控制系統）的檢修、校驗。

二、技術參數

2.1 直流信號輸入：

測量
功能	量程	精度
DCV	0~35V	± 0.1%FS
DCmV	0~100mV	± 0.05%FS
DCmA	0~35mA	± 0.05%FS
RTD	2 種	± 0.1%FS
TC	K 、 T 、 E 、 J 、 N	± 0.1%FS
TC	R 、 S 、 B	± 0.2%FS
F	0.0~5000Hz	± 0.2Hz

2.2直流信號輸出

輸出
功能	量程	精度
DCV	0~5V	± 0.05%FS
DCmV	0~100mV	± 0.05%FS
DcmA	0~24mA	± 0.05%FS
TC	K 、 T 、 E 、 J 、 N	± 0.1%FS
TC	R 、 S 、 B	± 0.2%FS
Hz	0~1000Hz	± 1Hz
Hz	0~5.00KHz	± 0.02KHz

2.3 性能指標：

工作溫度： -10~50 ℃

貯存溫度： -27~70 ℃

外形尺寸：

mm3

三、操作方式

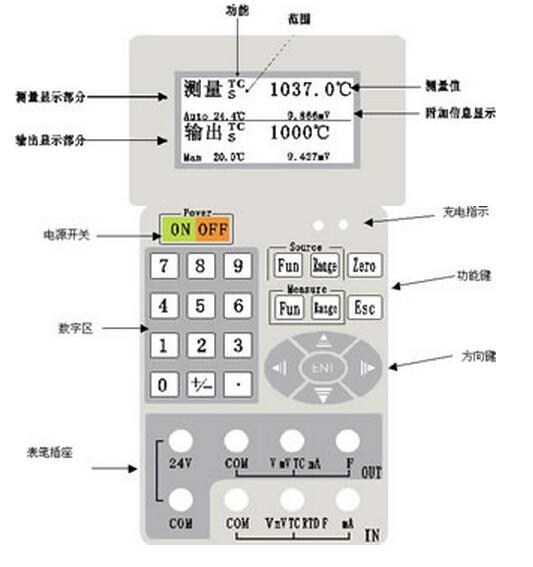

3.1 儀表面版

● 液晶顯示屏：顯示測量及輸出信號的相關信息。

● 電源開關：按下電源 ON 開關，接通電源。 OFF 關斷電源。

● 鍵盤：

　?、?數字區：直接輸入要輸出的量或查詢的值。

　　⑵▲▼：主畫面和查詢畫面時設定光標位數值，參數設定時選擇要修改的參數項。

　?、?img alt="" src="/d/file/p/2024/07-25/647522da776e9b29891c78ca6cdd058e.jpg" />

：設定光標位。

　?、?ENT ：回車鍵，確定選定的項操作有效

　?、?ESC ：在主畫面時進入熱工寶典查詢，參數設置時為退出參數設置畫面。

　?、?FUN ：測量或輸出的類型切換。測量時由 DCV 、 DCmA 、 DCmV 、 RTD 、 TC 、 F 順序循環切換。輸出時由 DCV 、 DCmA 、 DCmV 、 TC 順序循環切換。

　?、?Range ：測量或輸出中的 RTD 、 TC 的類型范圍切換。 RTD 由 Cu50 、 Pt100 順序切換， TC 由 S 、 K 、 E 、 T 、　J、 B 、 R 、 N 順序切換。

　?、?Zero ：輸出值復位為 0 。

　?、?ON 、 OFF ：電源開關。按下 ON 2 秒鐘，電源開關接通。

● 輸入輸出端子

　　端子分為 OUT 區和 IN 區， OUT 區作為信號輸出用， IN 區為信號測量用。紅色的端子為正級，黑色的端子為負極。

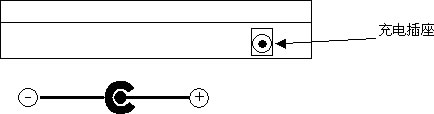

3.2 頂端面圖

　　當電池電量不足的時候（屏幕閃動或者按開機鍵無法開機），將充電器插在此孔充電。

3.3 測量和輸出操作

在該畫面下，可以進行所有的儀表提供的輸出和測量信號的操作。

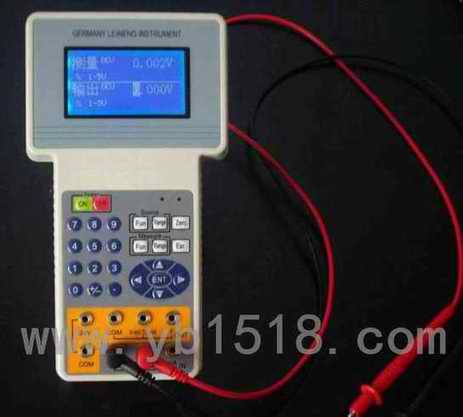

打開電源，然后顯示圖1
這時可以測量電壓和輸出電壓，在附加信息欄里顯示當前測量或輸出值對應的 1~5V 的百分
比，當測量值或輸出值超 1~5V 的范圍時，百分比不顯示。
按 Measure 中的 Fun 鍵可進行測量型號的切換，型號按如下的順序循環切換（直流電壓
—> 直流電流— > 直流毫伏— > 熱電阻— > 熱電偶— > 頻率— > 直流電壓），儀表中表示
（ DCV — >DCmA — >DCmV — >RTD — >TC — >F — >DCV ）。
按 Source 中的 Fun 鍵可進行輸出型號的切換，型號按如下的順序循環切換（直流電壓
— >直流電流— > 直流毫伏— > 熱電偶— > 頻率— > 直流電壓），儀表中表示（ DCV —

>DCmA —>DCmV — >TC — >F — >DCV ）。改變輸出值可以通過兩種方式實現：①通過左右方向鍵選擇光標的　　　　　　圖　1

位置，通過上下鍵修改該位的值；②直接通過數字鍵盤區輸入數值，輸入完一位后光標自動向右移一位，小數點位自動跳過，到末尾自

動跳到起始位（以下所有的數值輸入都可通過這兩種方式實現修改）。

　　這時可以測量和輸出直流電流，在附加信息欄里顯示當前測量或輸出值對應的 4~20mA 的百分比，當測量值或輸出值超 4~20mA 的

范圍時，百分比不顯示。

　　這時可以測量和輸出直流電流，在附加信息欄里不顯示任何附加信息。

　　這時可以測量熱電阻，在附加信息欄里顯示當前測量的溫度對應與 ITS-90 標準中的電阻值。按 Measure 中的 Range 可進行測

量的熱電阻類型切換，切換順序如下（ Cu50 — >Pt100 — >Cu50 ）。

　　這時可以測量和輸出熱電偶，在附加信息欄里顯示當前測量的溫度對應與 ITS-90 標準中的毫伏值，以及冷端溫度補償?shù)姆绞胶蜏?/span>

度（Auto 表示是使用儀表內部自帶的溫度測量值作為冷端溫度補償， Man 表示以某一設定值作為冷端溫度補償，溫度的設定請參考

參數設置一節）。按 Measure 中的 Range 可進行測量的熱電偶類型切換，切換順序如下（ S — >K — >E — >T — >J — >B —>R — >N —>S ）。

3.3 參數設置操作

　　在操作可以進行一些參數的查看和修改。

　　在主畫面時候按 ENT 鍵可進入?yún)?shù)設置畫面，這時如果按 ESC 鍵即可退出參數設置畫面返回主畫面。

參數設置畫面如下：

　　上下鍵選擇要修改參數，當選定某一個要修改參數后，按 ENT 鍵進入?yún)?shù)值修改，如下：

　　然后按照修改數值一樣的方法修改參數值，文字參數（如自動或者手動）的修改只能通過上下鍵選擇具體的值。輸入正確的值后按

ENT鍵保存輸入的并返回參數項選擇畫面，如按 ESC 鍵不保存返回。所有參數都設置完后按 ESC 鍵返回主畫面。

3.3.1 通用參數設置

參數項	參數范圍	出廠默認值	說明
輸入補償	手動或自動	手動	測量熱電偶時冷端溫度補償方式。手動表示補償溫度為下一參數所設的值，自動表示由儀表所測的環境溫度作為冷端補償
補償溫度	00.0 ℃ ~99.9 ℃	00.0	手動時熱電偶測量冷端補償溫度。當輸入補償設為手動的時候，該參數作為熱電偶測量的冷端補償溫度
輸出補償	手動或自動	手動	熱電偶輸出時候的冷端補償溫度，使用同輸入補償
補償溫度	00.0 ℃ ~99.9 ℃	00.0	手動時熱電偶測量冷端補償溫度，使用同輸入補償溫度
對比度	0~4	02	顯示屏對比度
校對密碼	0000~9999	0000	校對參數修改密碼，只有校對密碼正確后，按向下鍵，可以進入二級參數。

3.3.2 二級參數設置（ 非工程人員不得進入二級參數。否則，將造成儀表測量錯誤！ ）

　　在通用參數設置的校對密碼項輸入正確的密碼，按 Enter 鍵后，用向下鍵即可往下移動到二級參數設置。

修改密碼	0000~9999	-	修改校對密碼
DCV 零點	-9999~+9999	0000	DCV 顯示值偏移
DCV 比例	0.000~9.999	1.000	DCV 顯示值縮放
DCmA 零點	-9999~+9999	0000	DCmA 顯示值偏移
DcmA 比例	0.000~9.999	1.000	DCmA 顯示值縮放
DCmV 零點	-9999~+9999	0000	DCmV 顯示值偏移
DCmV 比例	0.000~9.999	1.000	DCmV 顯示值縮放
RTD1 零點	-9999~+9999	0000	RTD1 顯示值偏移 (Cu50)
RTD1 比例	0.000~9.999	1.000	RTD1 顯示值縮放 (Cu50)
RTD2 零點	-9999~+9999	0000	RTD2 顯示值偏移 (Pt100)
RTD2 比例	0.000~9.999	1.000	RTD2 顯示值縮放 (Pt100)
TC-S 零點	-9999~+9999	0000	顯示值偏移 (S 型熱電偶 )
TC-S 比例	0.000~9.999	1.000	顯示值縮放 (S 型熱電偶 )
TC-K 零點	-9999~+9999	0000	顯示值偏移 (K 型熱電偶 )
TC-K 比例	0.000~9.999	1.000	顯示值縮放 (K 型熱電偶 )
TC-E 零點	-9999~+9999	0000	顯示值偏移 (E 型熱電偶 )
TC-E 比例	0.000~9.999	1.000	顯示值縮放 (E 型熱電偶 )
TC-T 零點	-9999~+9999	0000	顯示值偏移 (T 型熱電偶 )
TC-T 比例	0.000~9.999	1.000	顯示值縮放 (T 型熱電偶 )
TC-J 零點	-9999~+9999	0000	顯示值偏移 (J 型熱電偶 )
TC-J 比例	0.000~9.999	1.000	顯示值縮放 (J 型熱電偶 )
TC-B 零點	-9999~+9999	0000	顯示值偏移 (B 型熱電偶 )
TC-B 比例	0.000~9.999	1.000	顯示值縮放 (B 型熱電偶 )
TC-R 零點	-9999~+9999	0000	顯示值偏移 (R 型熱電偶 )
TC-R 比例	0.000~9.999	1.000	顯示值縮放 (R 型熱電偶 )
TC-N 零點	-9999~+9999	0000	顯示值偏移 (N 型熱電偶 )
TC-N 比例	0.000~9.999	1.000	顯示值縮放 (N 型熱電偶 )
