超聲波液位計?
超聲波液位計
發布時間：2021-05-29 16:05:53
一、概述及應用：

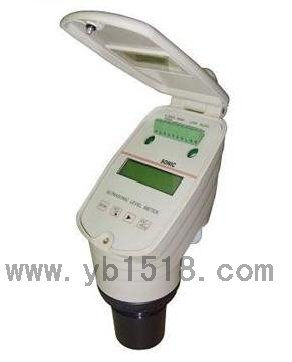

　　HD-53L超聲波液位計是一種智能非接觸式液位測量儀表。產品具有發射功率可調整，全量程內增益控制，自動溫度補償?shù)裙δ?，能識別虛假信號，從而有效去除各種干擾信號。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。型號完備，低盲區、高靈敏度，易安裝，加上獨到的自動功率控制技術，是真正經得起各種現場的考驗。
　　測量介質：水、污水、水泥、酸堿液、煤粉、泥漿、重油等

二、技術參數：
一體式超聲波液位計：
　　量程：4、6、8、10、12(固體5)、15(固體6)、20(固體10)、30(固體15)、40(固體25)　;
　　盲區：≤ 量程×0.04
　　精度（空氣中）：量程的0.2％;
　　電流輸出：4～20mA
　　輸出分辨率：實際量程的0.03％;
　　輸出負栽：0～500Ω
　　開關量輸出：高位,低位繼電器(共2個)常開  5A /250VAC/30VDC
　　顯示分辨率：8m以上是  1cm ;  8m以下是 1mm ;固體都是 1cm
　　顯示方式： 4位LCD液晶或6位LED數碼管
　　輸入電源：DC24v（±10％）80Ma或AC220v（±10％） 50mA
　　溫度補償：全范圍自動;
　　介質溫度：-45℃～+85℃
　　壓力范圍：±0.1Mpa;
　　聲波束角：5°（3db）
　　檢測周期：1秒;
　　參數設置：3位有感按鍵0
　　外殼材料：ABS；
　　傳感器材料：PVC;
　　防護等級：IP67
　　安裝方式：螺紋（法蘭）或固定孔（支架）
分體式超聲波液位計：
　　精度：0.2%(滿量程)；
　　分辨率：1mm/1cm; 檢測周期1秒
　　顯示：4位LCD或6位LED；
　　信號輸出:4-20mA
　　輸出負載：0-500歐姆；
　　開關量輸出:高低位繼電器   5A/250ACV/30DCV；
　　環境溫度：-40--±75度；參數設置：3位有感按鍵；
　　供電電源：DC24V (±10%)0.1A； AC220V (±20%)0.05A
　　外殼材料：ABS；
　　外殼保護等級：IP67；
　　外形尺寸：170*100*70mm
　　安裝方式：墻掛式；
　　過孔距離：116.5*66mm
　　分體式量程4、6、8M探頭引出電纜長度：10m（標準）；量程15m以上探頭引出電纜長度：15m（標準）。
三.HD-53L超聲波液位計安裝

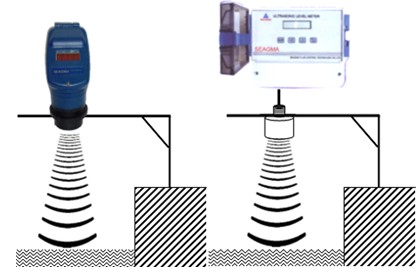

1、水道與戶外安裝需要做個安裝支架（圖）
2、探頭要垂直液面或者料位表面安裝（圖）
3、支架安裝要固定好，不能夠搖晃，不然測量會帶來誤差
4、探頭安裝必須高于最高液（料）面35cm以上，防腐要高于（40-60cm），從而避免進入儀表盲區，諾量程大時，盲區會適當加大（圖）
5、在超聲波10°發射角內不應該有障礙物，避免產生虛假回波（圖）
6、避免陽光直曬，保證探頭溫度跟環境溫度一致，達到準確測量（圖）
7、避免強風的地方環境，因為強風會改變超聲波的發射途徑，出現虛假回波

四、產品型譜
　　如被測液體波動劇烈，請選大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3
說明：
1、兩線制系列無12米、40米量程型號。
2、三線制系列無10米、40米量程型號。
3、四線系列和分體式標準型無10米量程型號。
4、分體式精簡型無12米、40米量程型號。
5、四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為LCD液晶顯示。
企標
分割線
型號
量程
供電
方式
是否加
長探頭
介質
溫度
安裝
規格
說明
HD








企標

－







分割線

53L






超聲波液位計

T





一體式兩線制
N





一體式三線制
U





一體式四線制
FB





分體式四線制標準型
FJ





分體式四線制精簡型

XX




4,6,8,10,12,15,20,30,40m

D



DC24V（兩線制）
A



AC220V(四線制)
E



DC24V（四線制LED顯示）

0


不加長探頭
1


加長探頭

℃

用戶提供

1
15m以下M57×1.5mm
2
15m以上含有15Mm64×1.5mm
3
根據用戶要求可配法蘭
HD
－
53L
FJ
12
E
0
XX
2
完整選型
