智能配電器
發布時間：2021-06-07 14:34:12

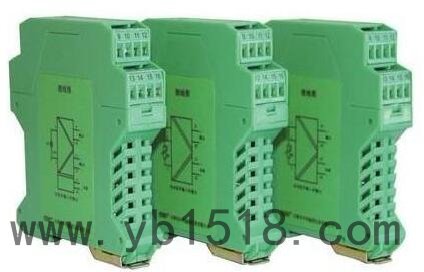

　　HDPD智能配電器采用智能控制芯片技術，完全實現數字式測量及變送。使產品精度高、線性化好、長期穩定性強。
　　HDPD智能配電器可為傳感器等需要供電的一次儀表提供DC24V電源，并可接收一路或二路一次儀表輸出的各種線性信號，在經過儀表處理后，變送輸出相互隔離的單路、雙路最高三路的電壓或電流信號。輸入、輸出、電源之間提供電氣隔離。
　　HDPD智能配電器適用于各種工業場合的DCS、PLC控制系統等需要。

技術指標
1、精　　度：±0.2%×FS
2、溫度漂移：≤0.0015% FS/℃
3、工作溫度：工業級標準 –10~+60℃
4、輸入阻抗：電流時：≤250Ω；電壓時：500KΩ
5、電流輸出：可以帶負載4~20mA輸出時≤500Ω；0~10mA輸出時≤1KΩ。
6、電壓輸出：內部阻抗250Ω±5‰
7、輸出保護：輸出短路限制
8、絕緣強度：輸入/輸出/電源/通訊/雙路間絕緣強度：1500V.AC/分鐘
9、絕緣電阻：電源、輸入、輸出之間≥100MΩ（500VDC）
10、儲運環境溫度：-40~+80℃
11、相對濕度：≤85%（40℃時）
12、通訊接口： RS485
13、配電電壓：DC24V
14、供電電源：交流： AC85V~260V
　　　　　　　直流： DC18V~36V（具有反接保護）
15、電源功率：0.7~1.2W
16、外形尺寸：寬×高×深：22.5×100×115mm
17、凈　　重：130g±10g

選型型譜：
　　　型  譜
說  明
HDPD-






智能配電器
輸入回路
1

單路輸入
2
雙路輸入（輸入信號相同）
輸入信號
1

4～20 mA
2
0～10 mA
3
0～5 V
4
1～5 V
5
0～10 V
第一路輸出
1

4～20 mA
2
0～10 mA
3
0～20 mA
4
1～5 V
5
0～10 V
第二路輸出
0

無第二路
1
4～20 mA
2
0～10 mA
3
0～20 mA
4
1～5 V
5
0～10 V
第三路輸出
0

無第三路
1
4～20 mA
2
0～10 mA
3
0～20 mA
4
1～5 V
5
0～10 V
供電方式
A
交流220 V
D
直流24V
說明：
　　儀表最高支持兩路輸入，每路輸入對應最高三路輸出
接線圖：
點擊查看大圖片

外形尺寸及安裝：
1、外型尺寸
　　寬×高×深：22.5×100×115mm
2、安裝方法
　　采用35mm導軌式盡量垂直安裝并預留通風的空間。
　　安裝位置不得有強烈震動，以及來自信號端子、電源端及空間的超過EMC標準的電磁沖擊，使用環境中不得有對金屬、塑料起腐蝕作用的有毒有害物質。要保持工作環境的干燥，通風狀態保證儀表正常散熱。
